GUIA PARA A INSTALAÇÃO DO ORACLE 19C RAC NO ORACLE LINUX 7.5 USANDO VIRTUALBOX
Este tutorial tem como objetivo criar um ambiente de laboratório com um cluster, incluindo a instalação do Oracle Grid Infrastructure e do Oracle Database com exemplos, ambos na versão 19c.
SUMÁRIO
- RECURSOS NECESSÁRIOS
- AMBIENTE
- DOWNLOAD DOS ARQUIVOS
- CRIANDO A MÁQUINA VIRTUAL
- INSTALANDO ORACLE LINUX 8.6
- CONFIGURANDO O MOBAXTERM
- CRIAÇÃO DE DISCOS RAW
- CONFIGURAR O SISTEMA OPERACIONAL ORACLE LINUX
- CRIAR USUÁRIOS E GRUPOS NECESSÁRIOS
- CRIAÇÃO DE DIRETÓRIOS E PERMISSÕES
- INSTALANDO E CONFIGURANDO O ORACLE ASMLIB
- CRIANDO OS DISCOS NO ASM

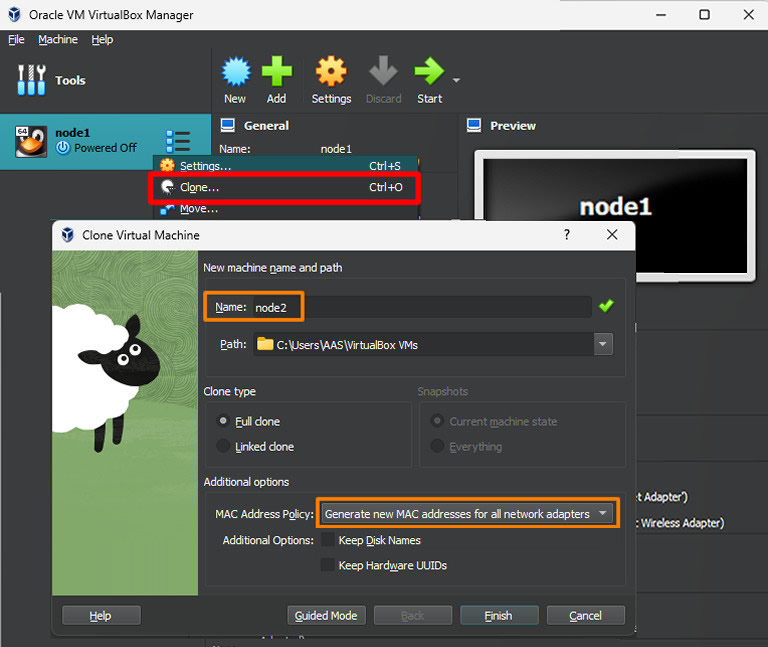

- CLONAGEM DA MÁQUINA NODE1
- BASH_PROFILE GRID / ORACLE
- PROGRAMAS

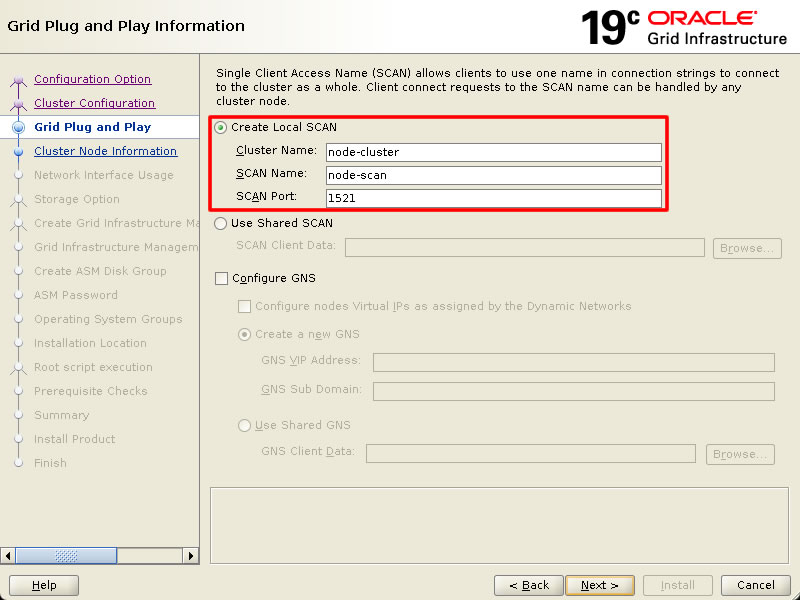

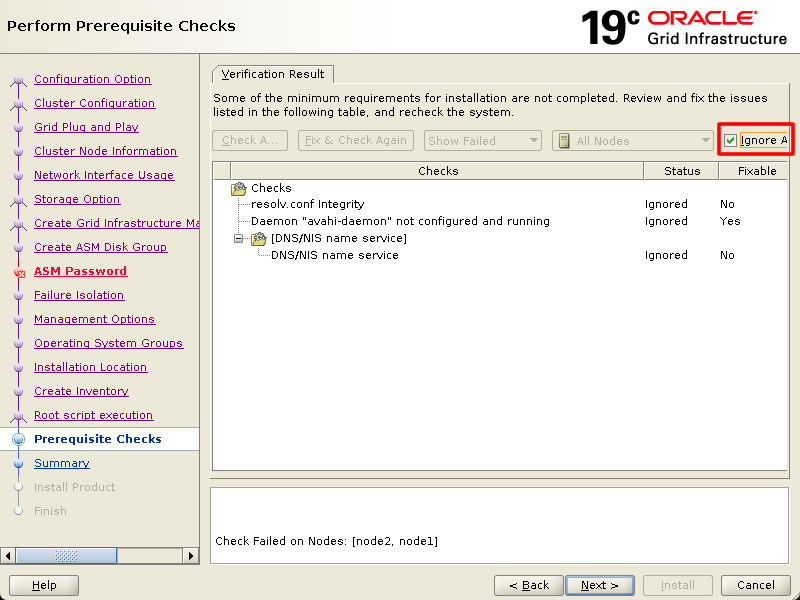

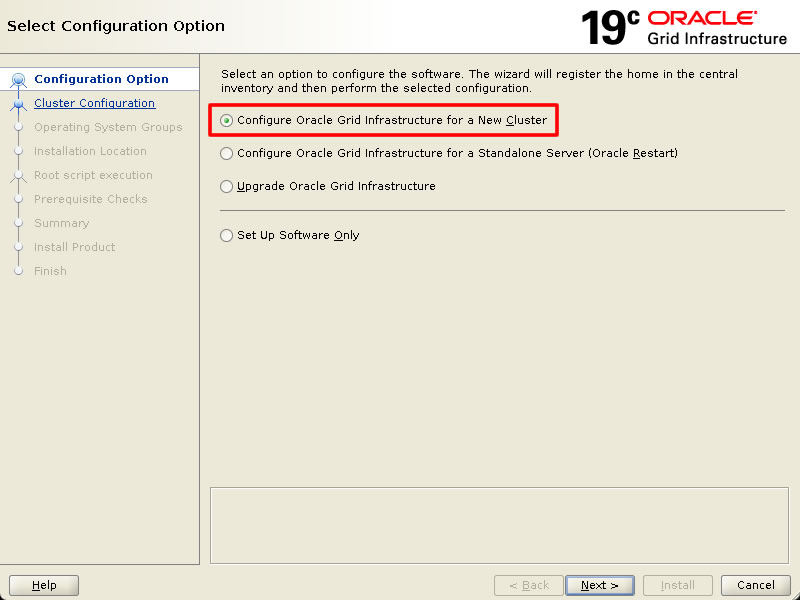

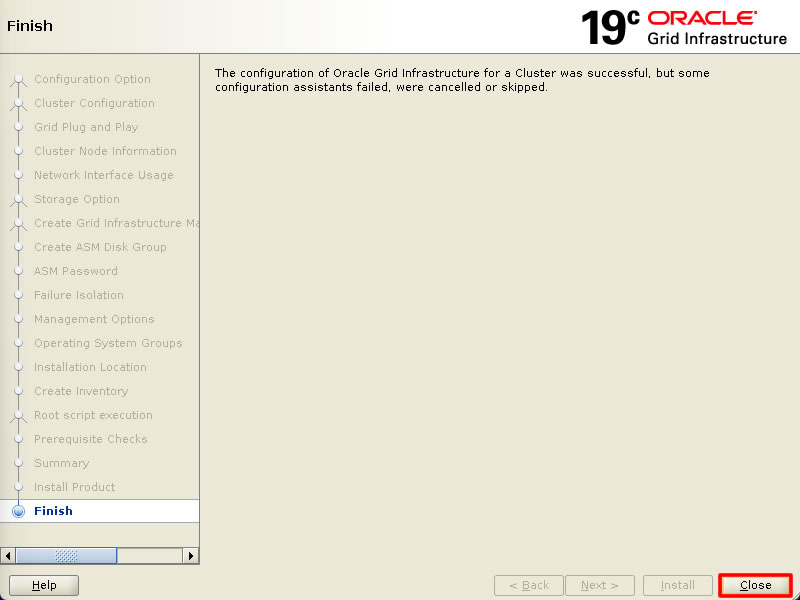

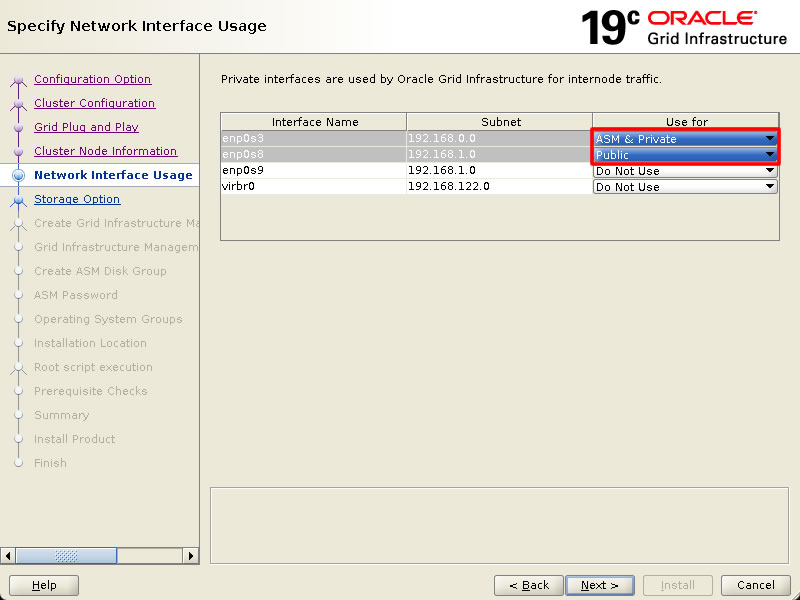

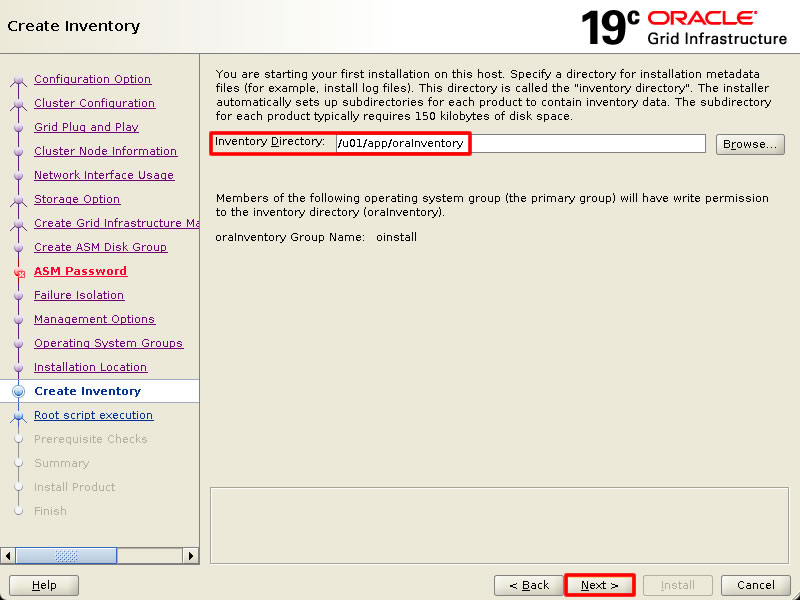

- INSTALAÇÃO DO ORACLE GRID INFRASTRUCTURE 19c
- VERIFICANDO A INSTALAÇÃO DO GRID

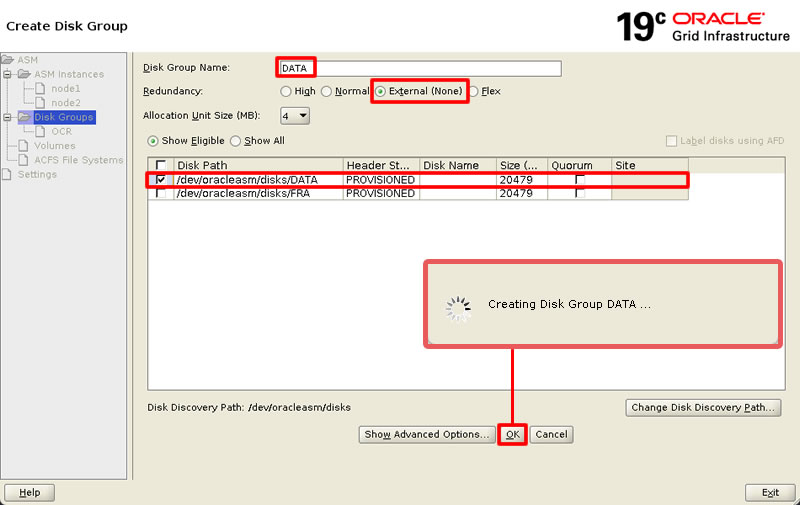

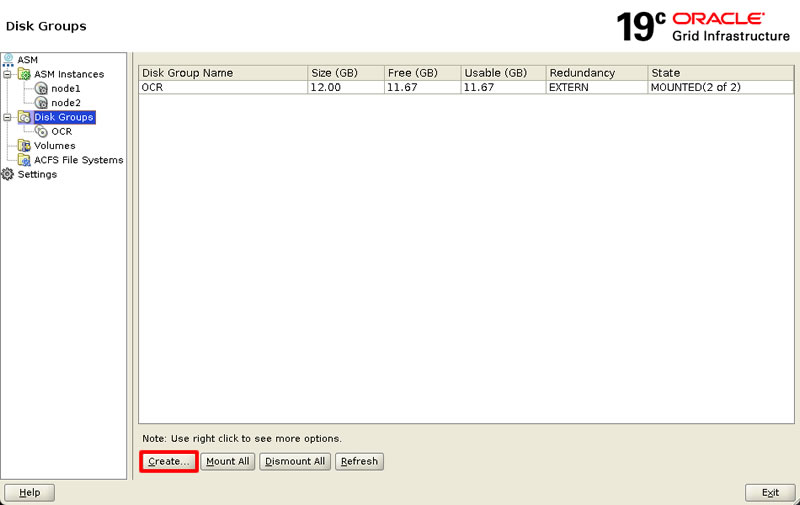

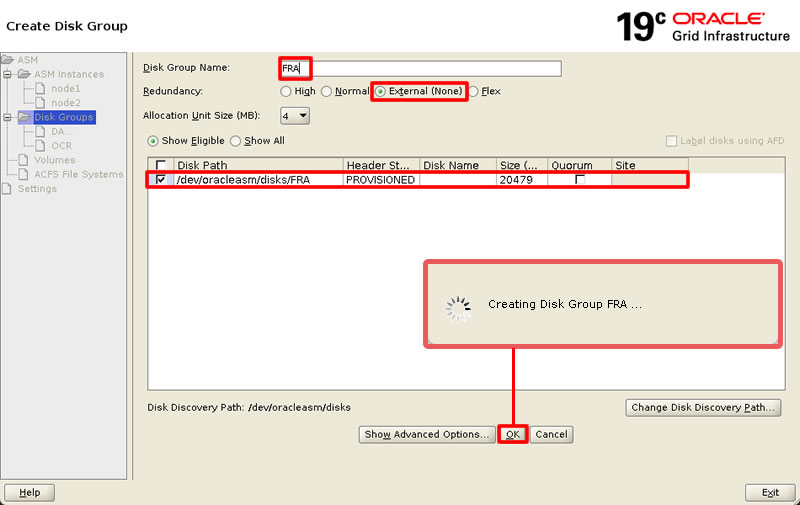

- CONFIGURANDO OS DISCOS DO ASM

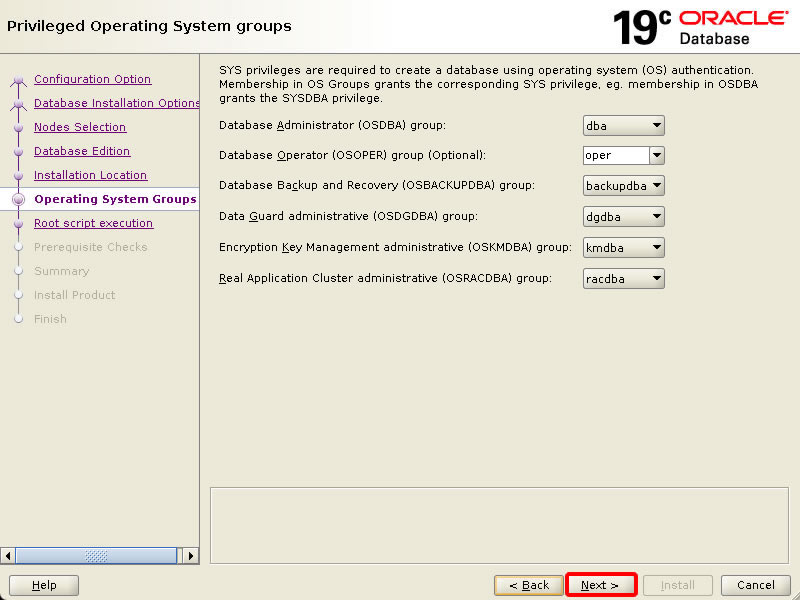

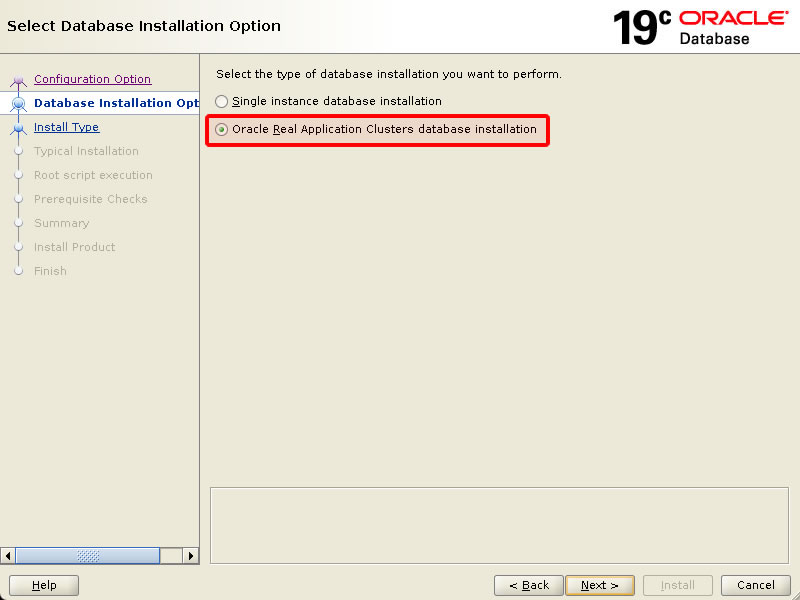

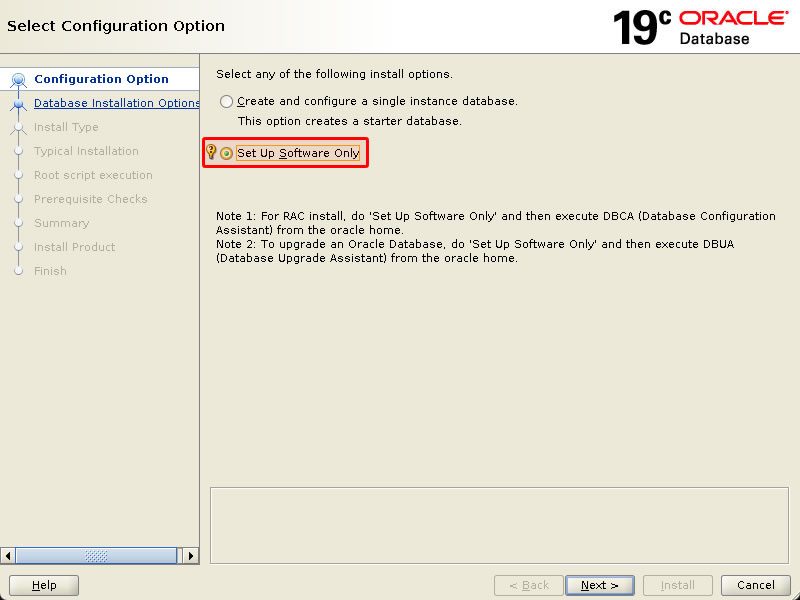

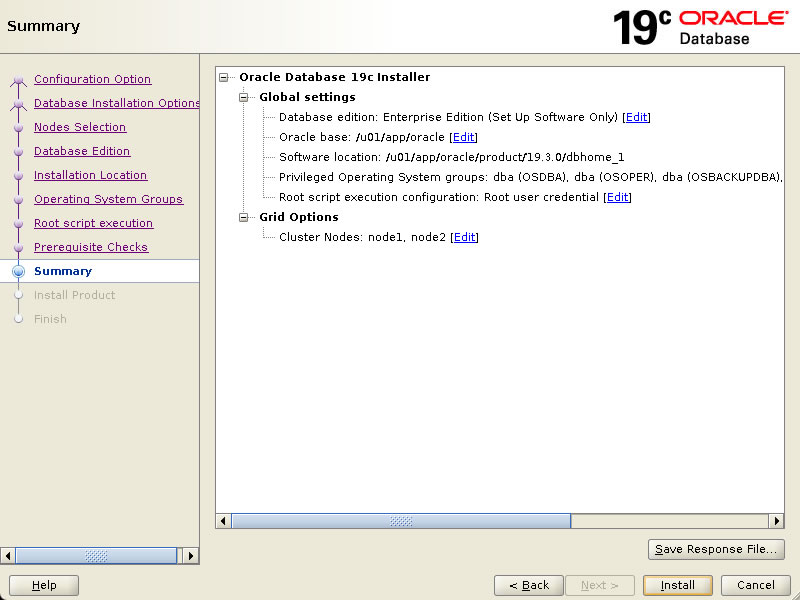

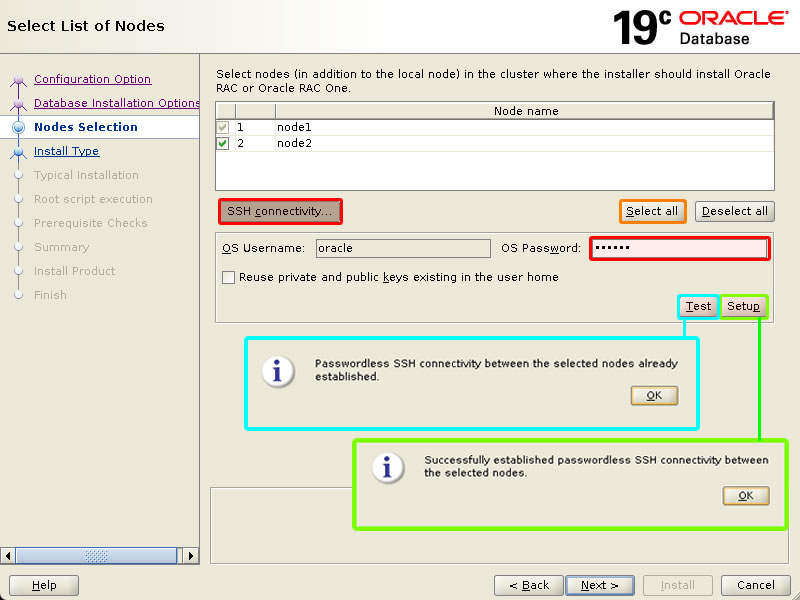

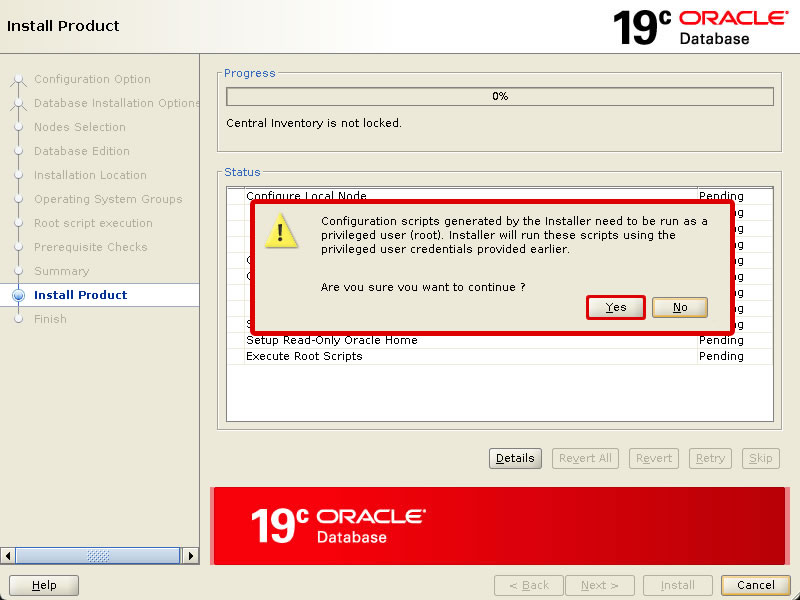

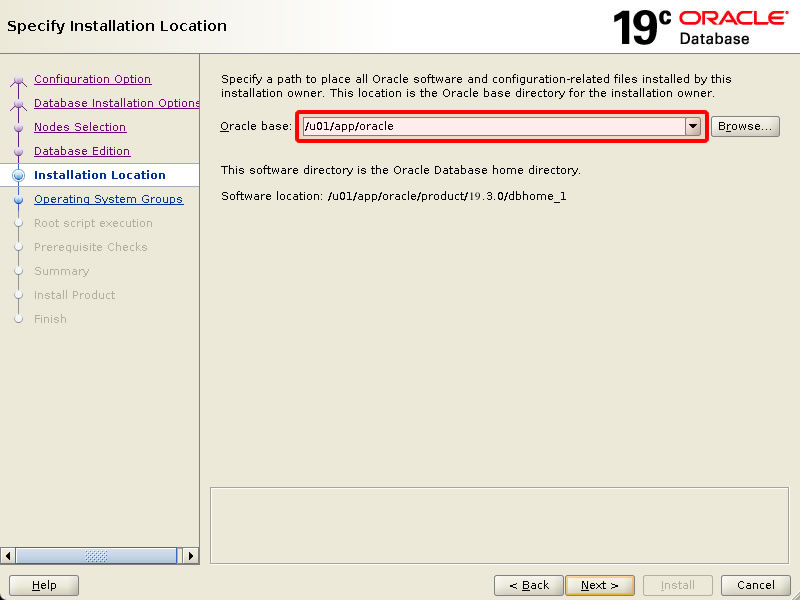

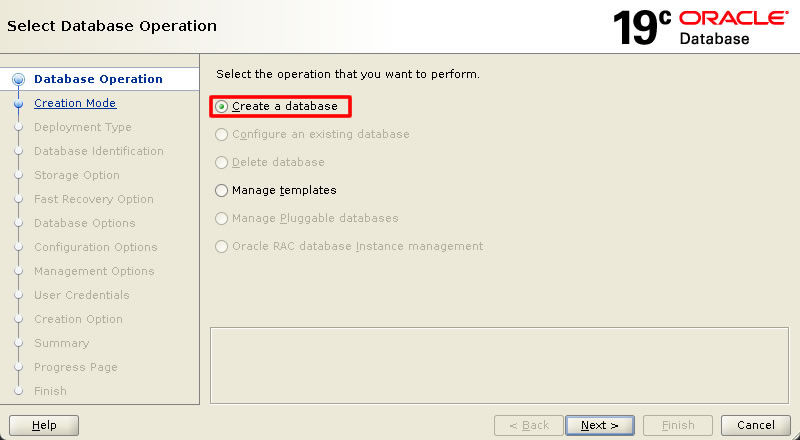

- INSTALAÇÃO DO ORACLE DATABASE 19c
- CONFIGURANDO O ARQUIVO ORATAB

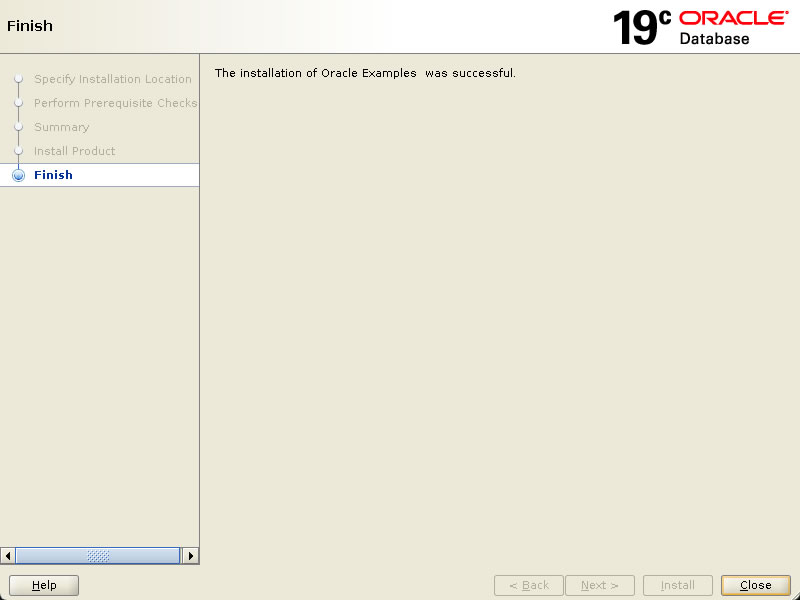

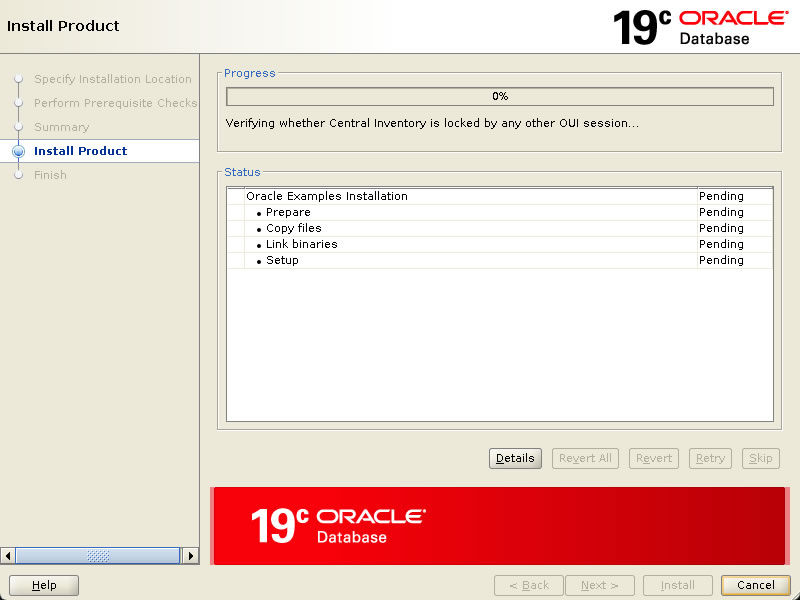

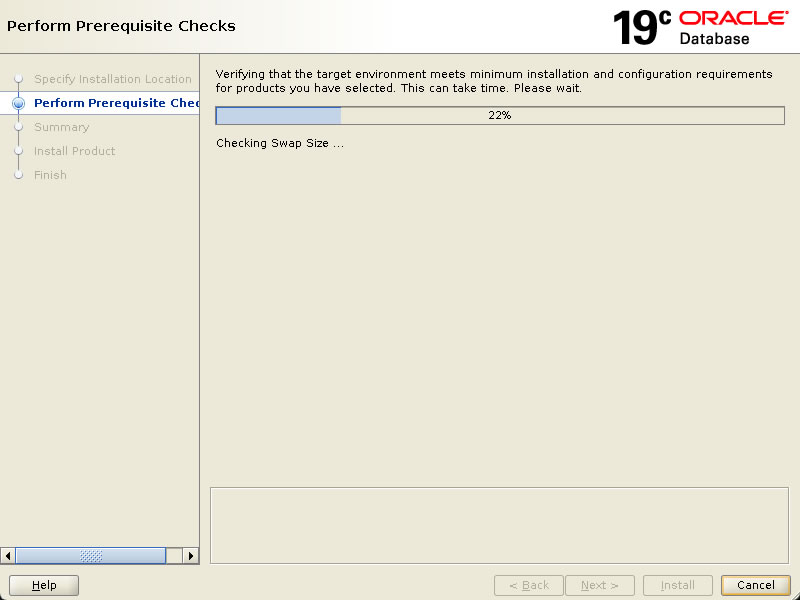

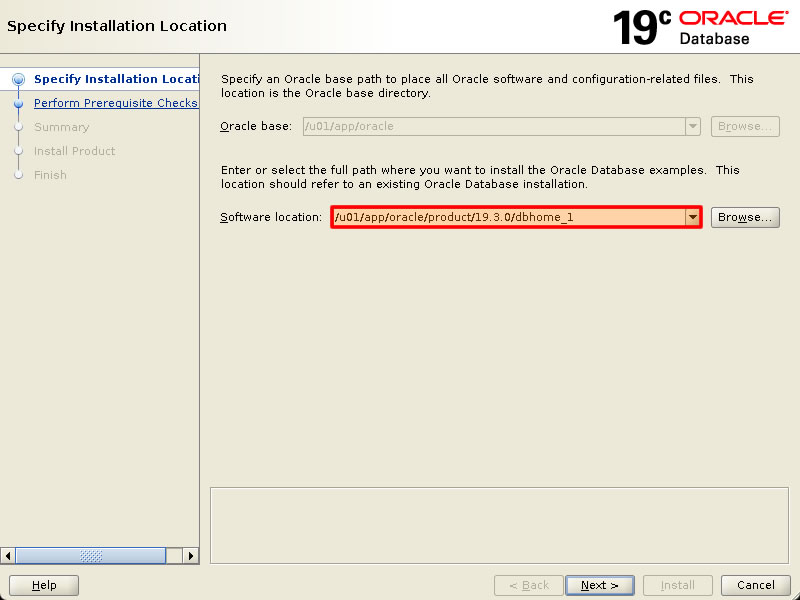

- INSTALANDO OS EXEMPLOS

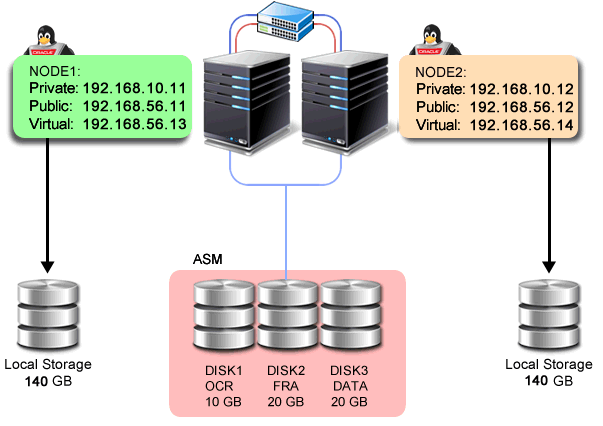

AMBIENTE PROPOSTO: 2 VM´s interligadas por redes (Privada e Pública)

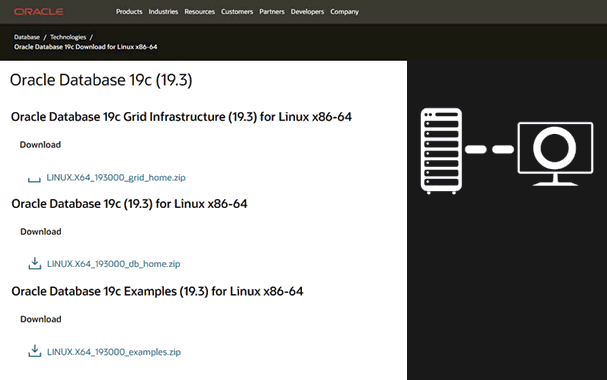

DOWNLOAD DOS ARQUIVOS
CRIANDO A MÁQUINA VIRTUAL

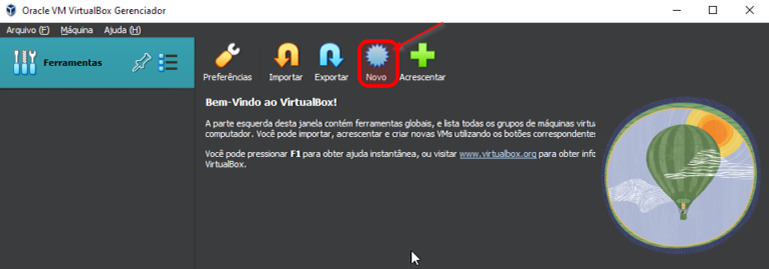

- Clicar em “Novo”

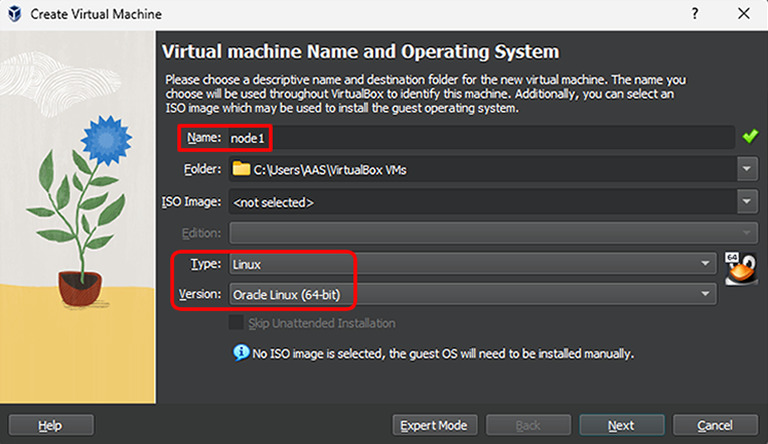

- Preencher os detalhes da VM:
- Nome da VM: node1
- Destino dos arquivos de imagem: C:\VirtualBox VMs
- Tipo da VM: Linux
- Versão: Oracle Linux (64-bit)

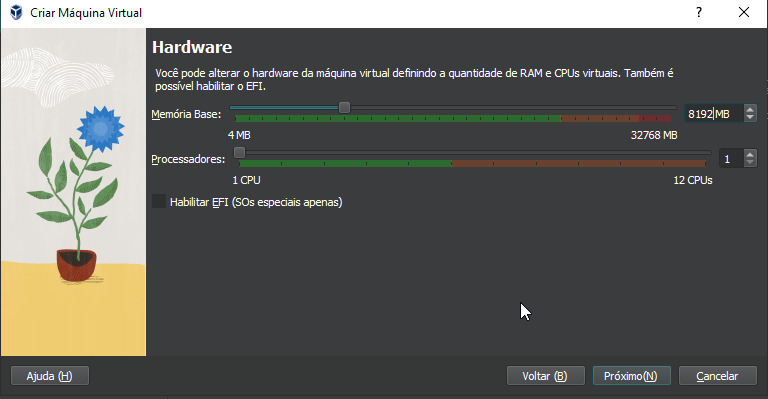

- Definir pelo menos 8GB ( 8192 = 8*1024) de memória para a VM

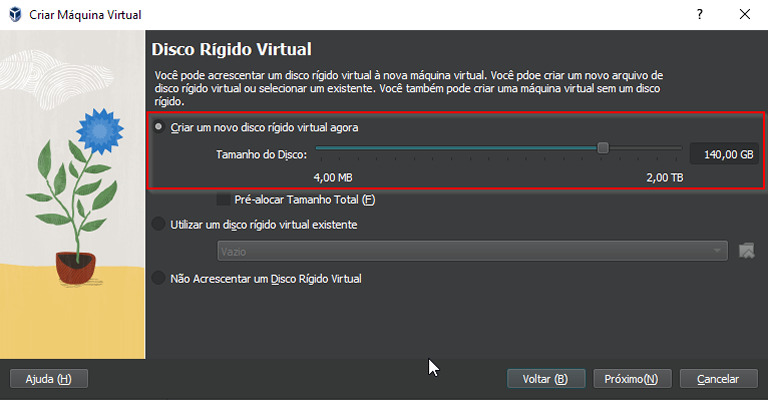

- Deixar selecionado apenas a opção “Criar um novo disco rígido virtual agora”, sugestãosugestão de 140GB.

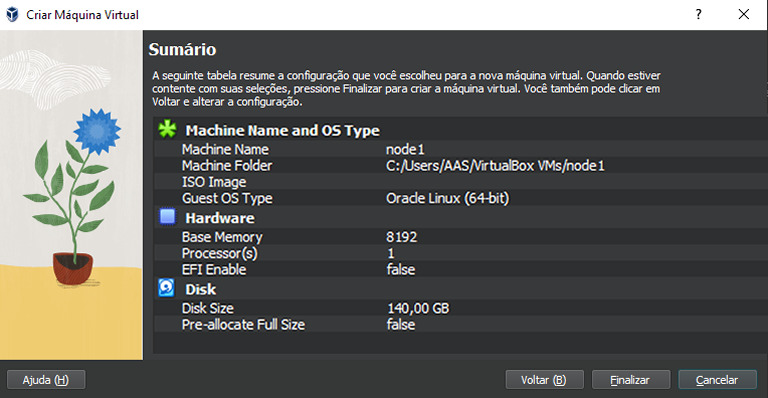

- Verificar o sumário e clicar em finalizar

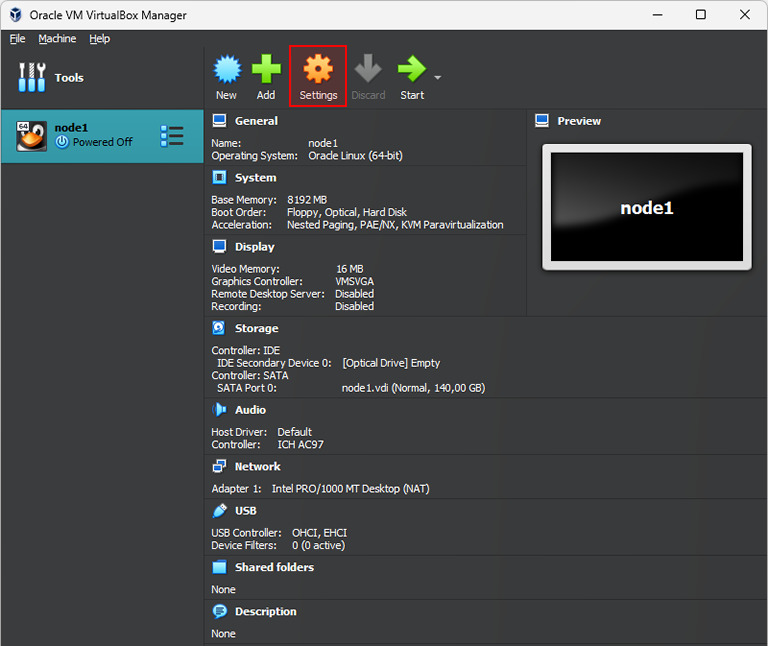

- Selecione a VM e clique em “Configurações”

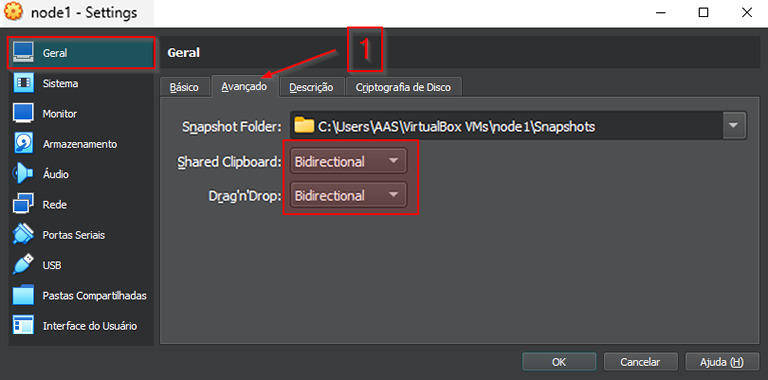

- Na aba “Geral”, clique em “Avançado” e altere a Área de Transferência Compartilhada e Arrastar e Compartilhar para Bi-Direcional

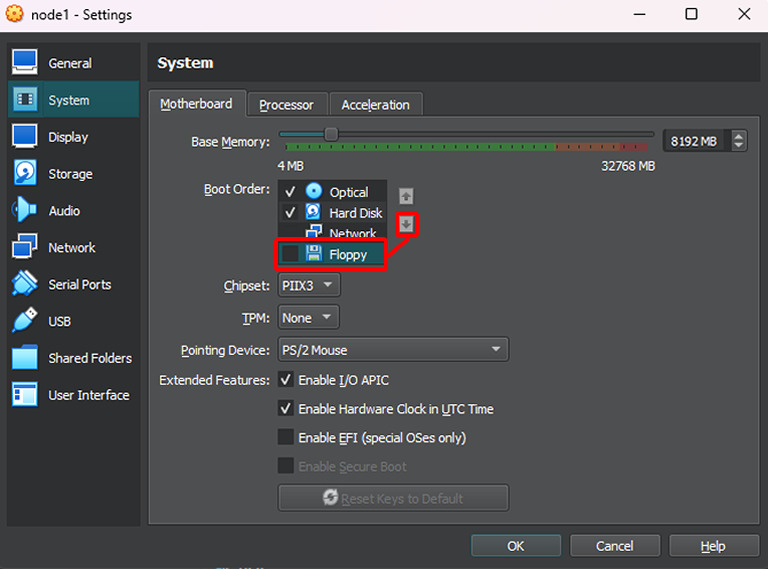

- Na aba “Sistema”, desatilite o disquete.

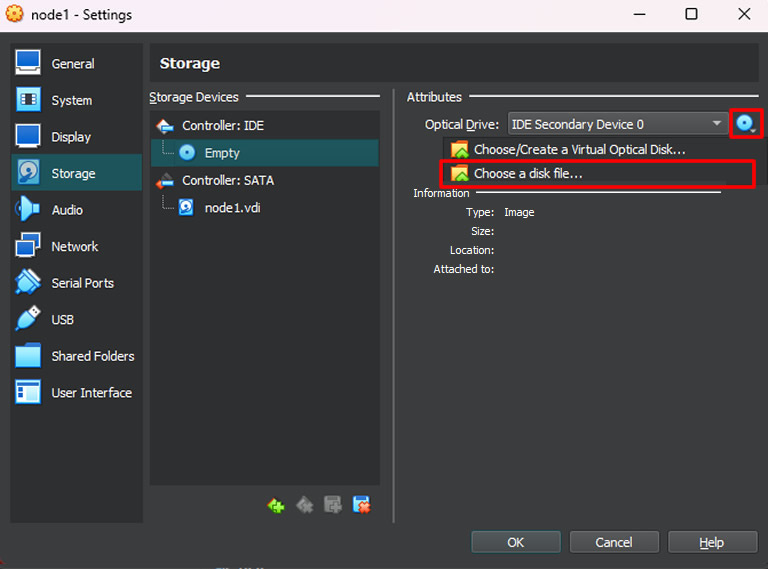

- Na próxima tela vá em Armazenamento > Controladora: IDE > vazio e selecione a ISO de instalação do Oracle Linux
- Desative a placa de áudio:

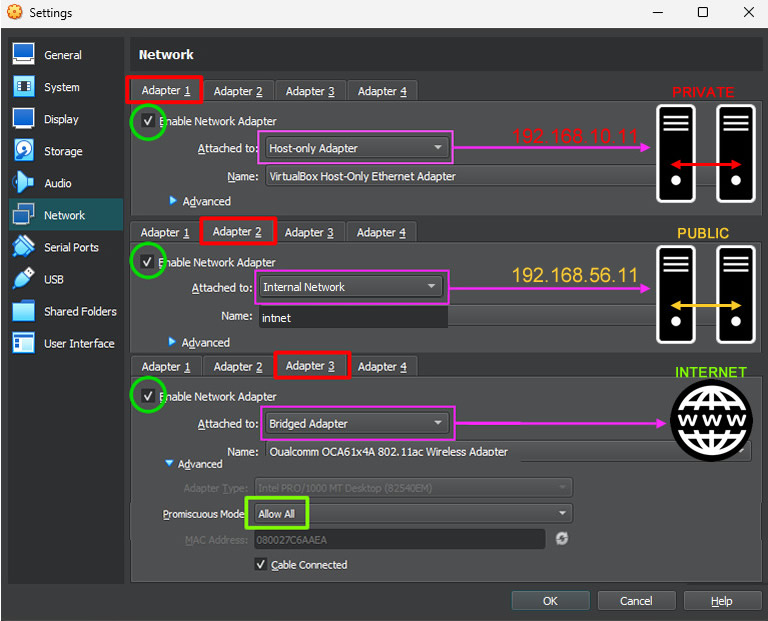

- Próximo passo clicar em “Rede” e configurar da seguinte forma:
- interface 1: Rede Privada
- interface 2: Rede Pública
- interface 3: Rede Pública com acesso a internet

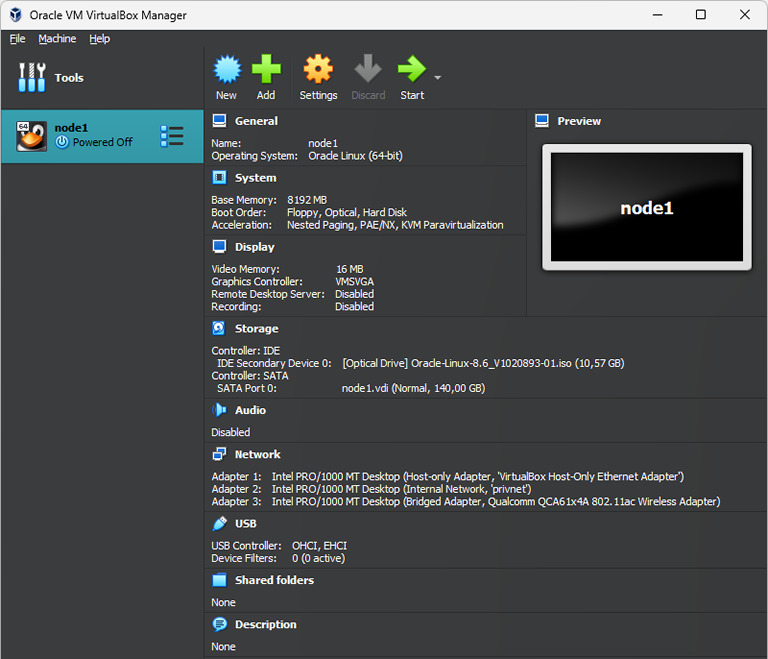

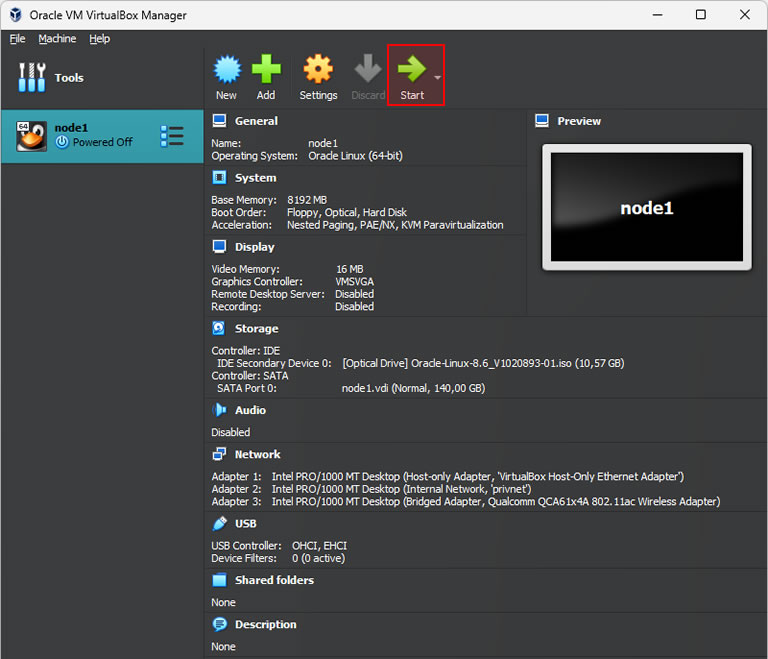

- Máquina Virtual configurada.

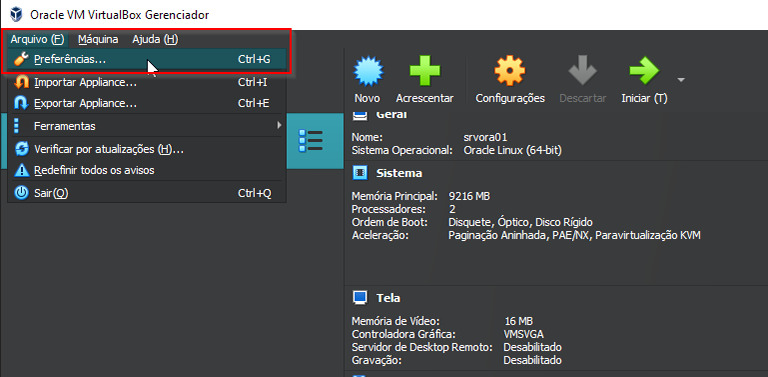

- (Opcional) Antes de iniciarmos a instalação clique em “Arquivo” > “Preferencias”

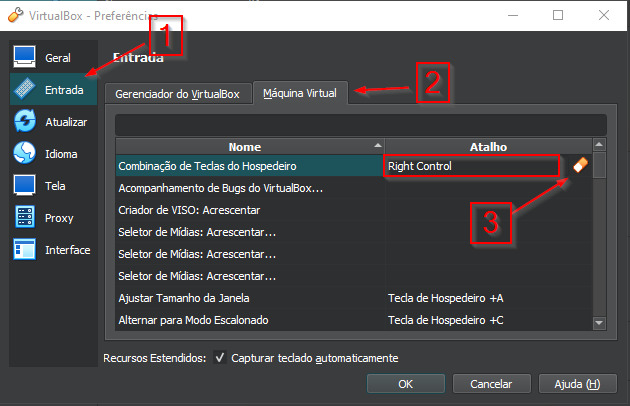

- Vá na aba “Entrada” e clique em “Maquina Virtual” e em seguida clique na caixa referente a “Combinação de Teclas do Hospedeiro” altere de Right Control clicando na borracha e aperte a tecla “Left Windows” para alterar o atalho. Em seguida clique em OK.
INSTALANDO ORACLE LINUX 7.5
- Selecione a VM e clique em “Iniciar”

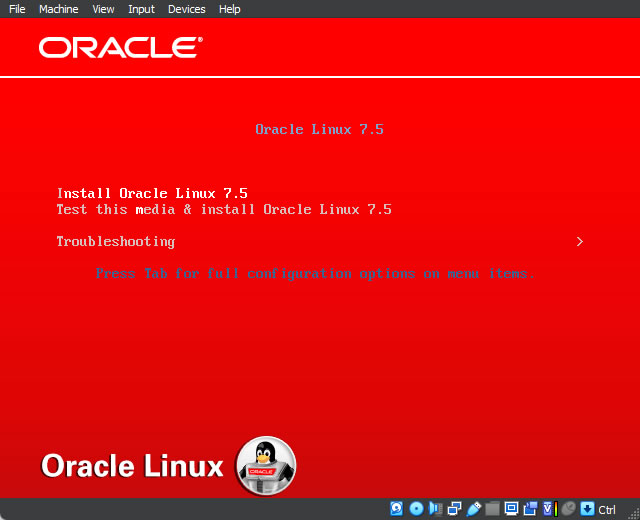

- Selecione a primeira opção “Install Oracle Linux 7.5”

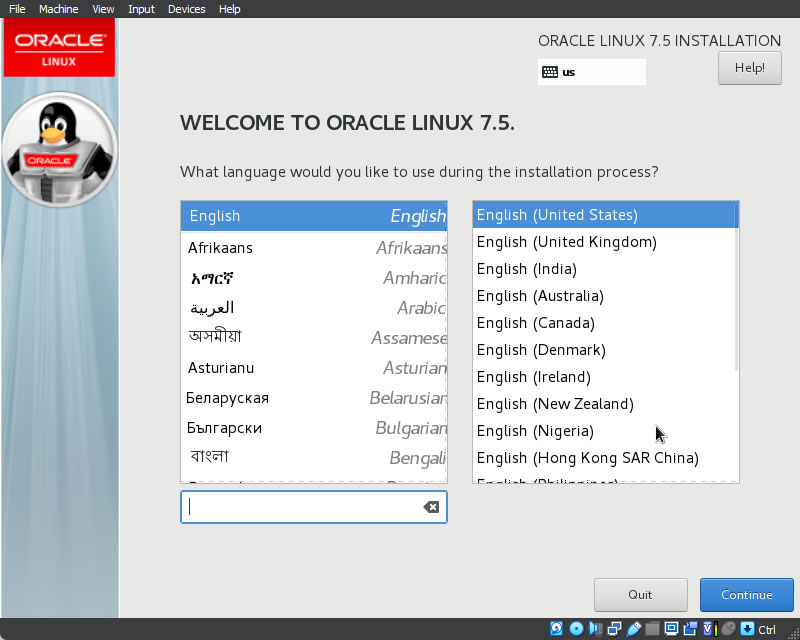

- Deixe selecionado o idioma em ingles

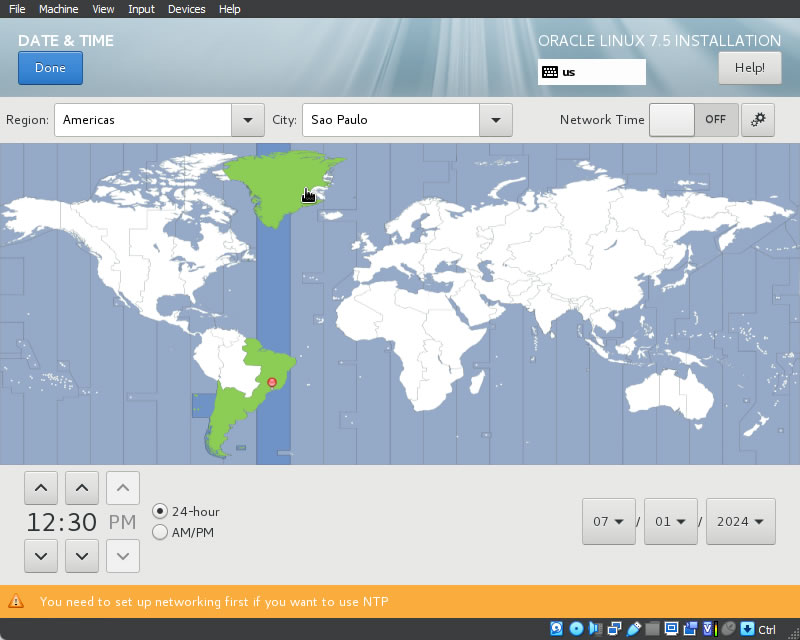

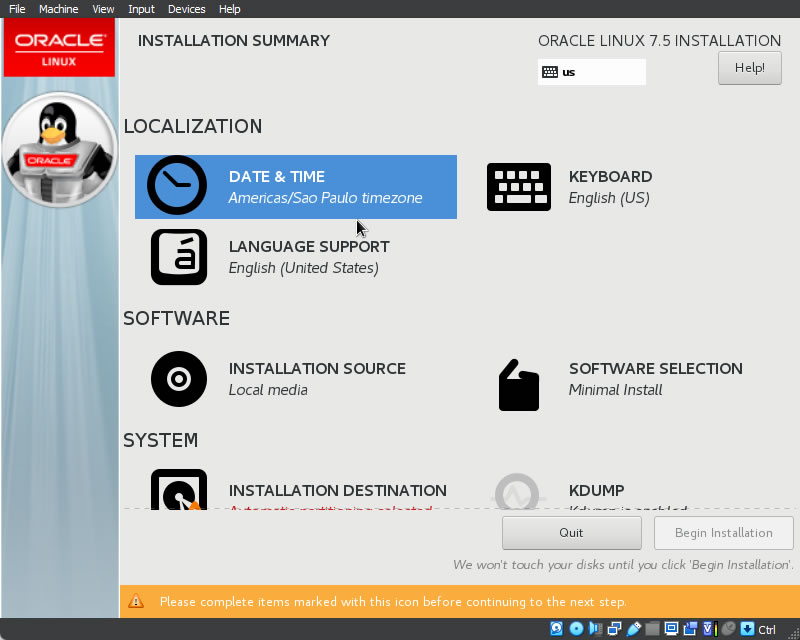

- Configure a localização / Data - Hora

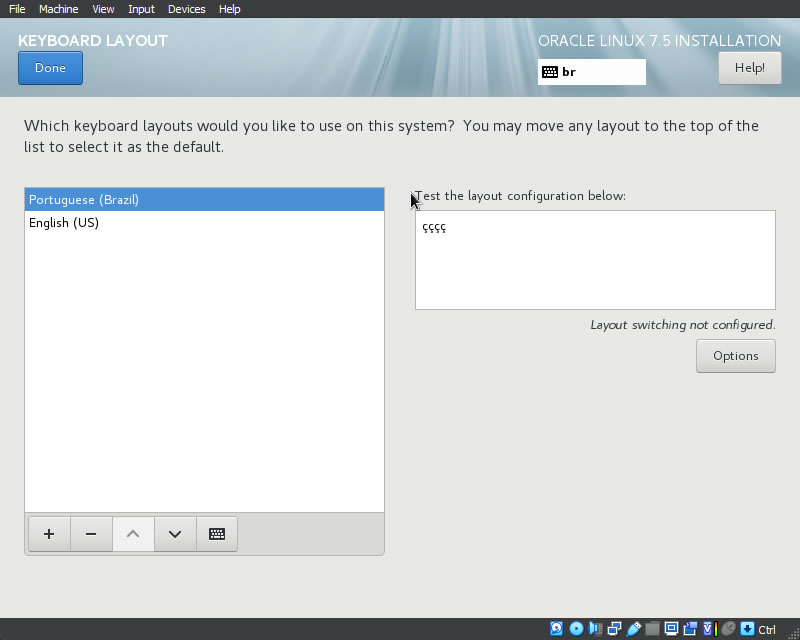

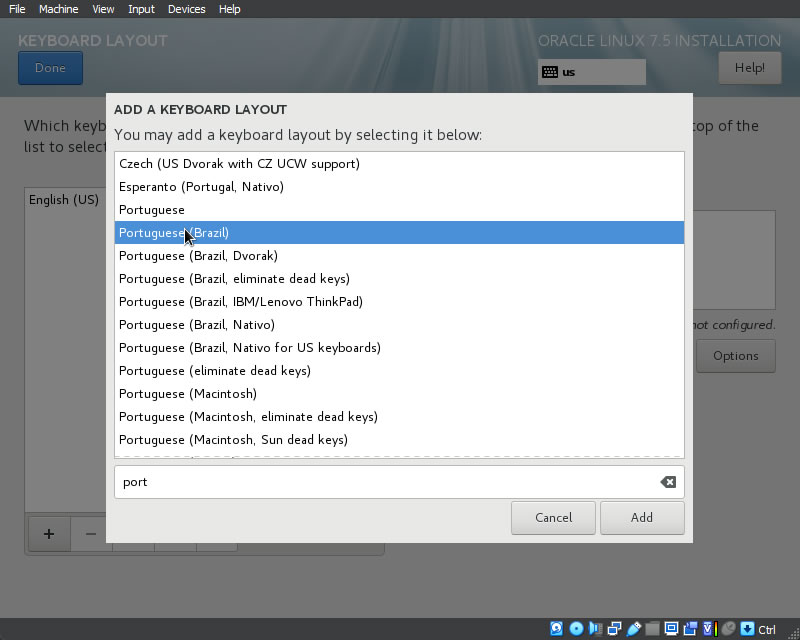

- Configure o Teclado
- Adicione o idioma Português

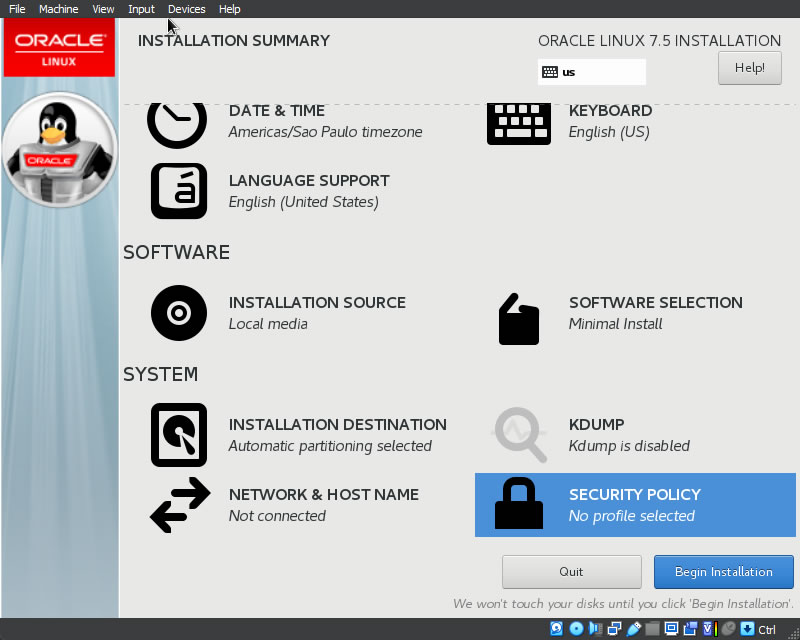

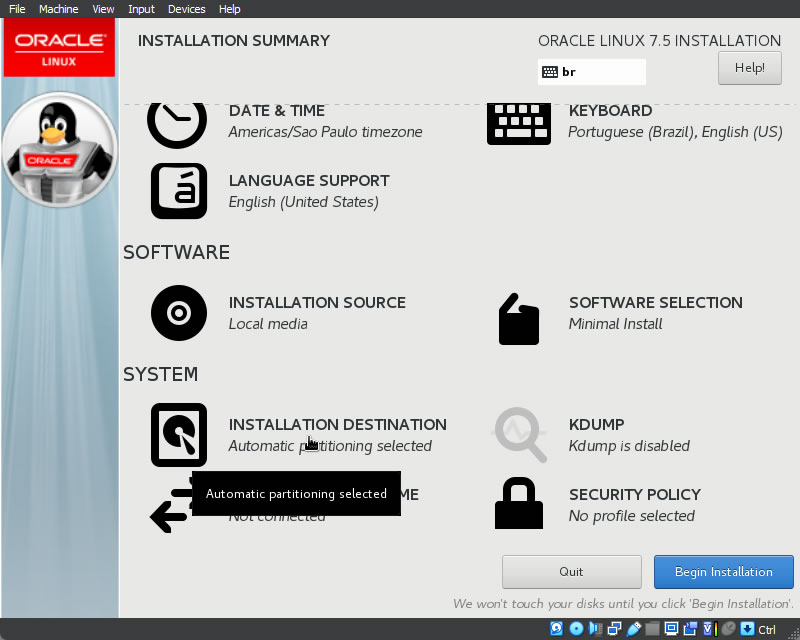

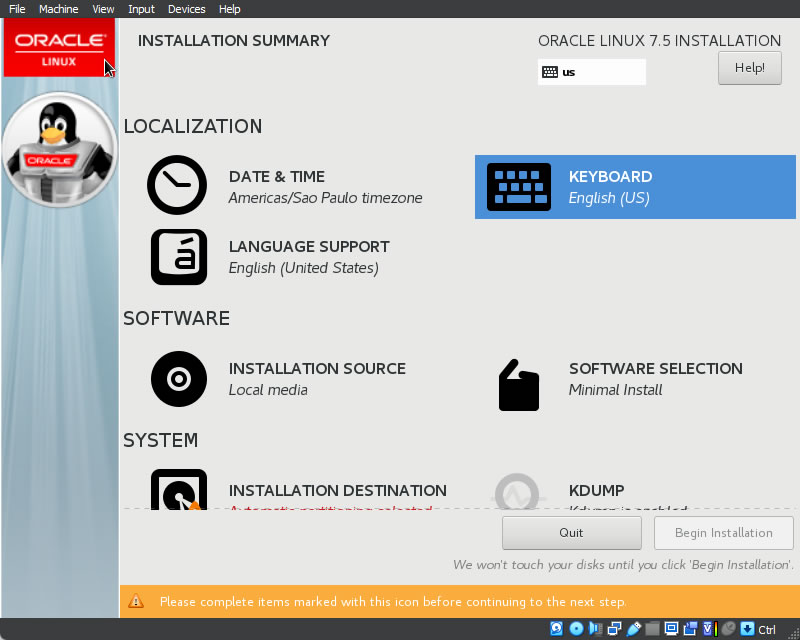

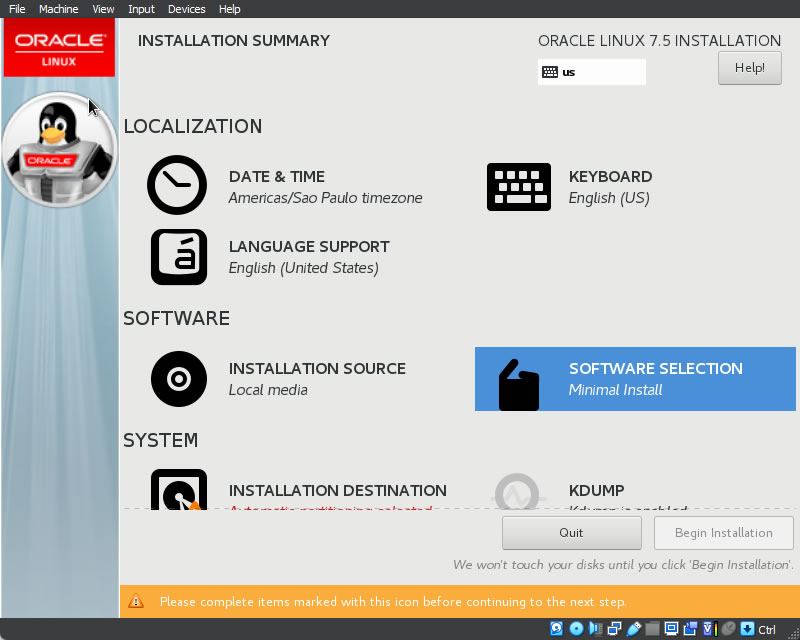

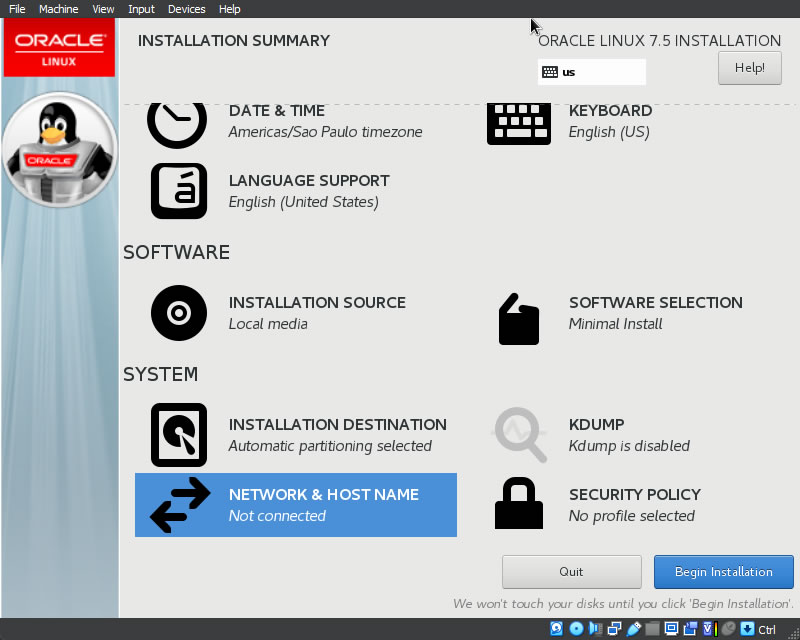

- Configure o Sistema
- No ambiente produtivo usa a "Instalação Minima", porém hoje utilizaremos a interface gráfica: SERVER WITH GUI

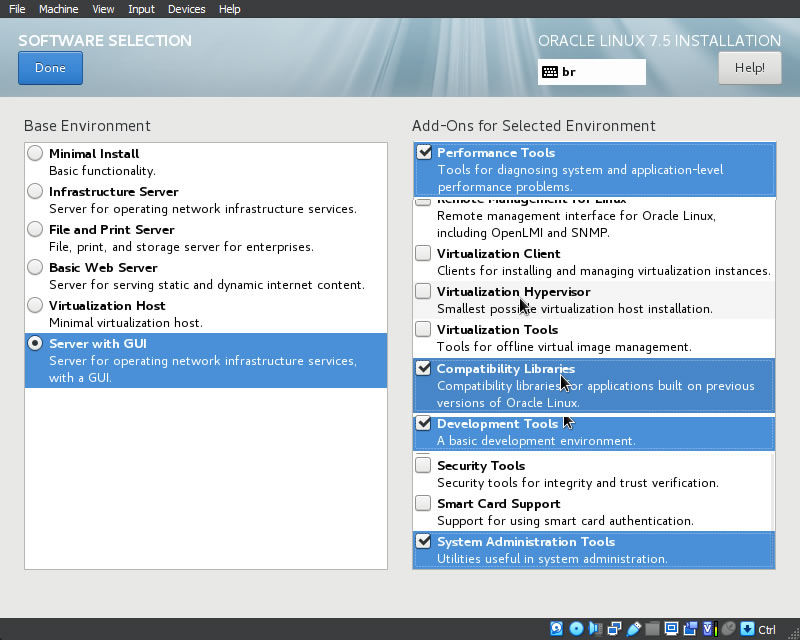

- Altere o “Base Environment” para “Server” e flegar as seguintes opções:
- Performance Tools
- Development Tools
- System Tools

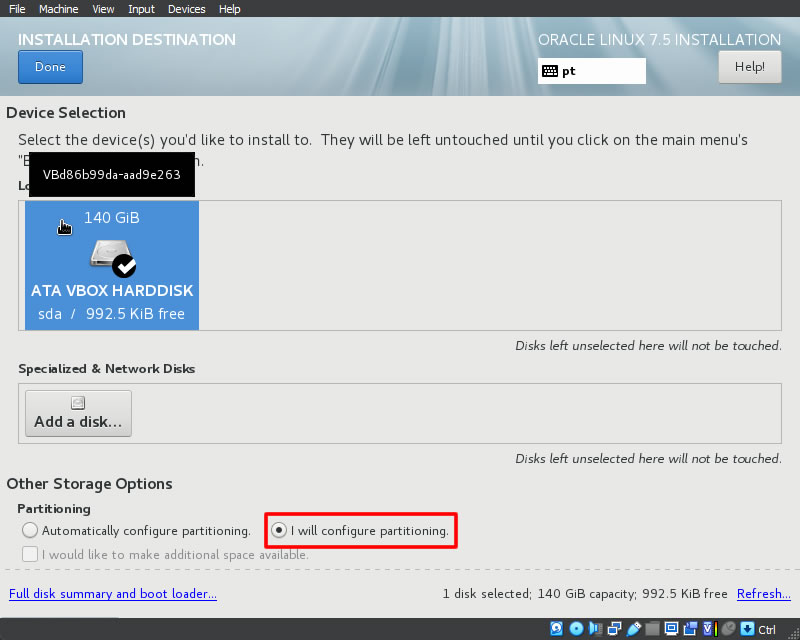

- Próximo passo clicar em “Installation Destination”

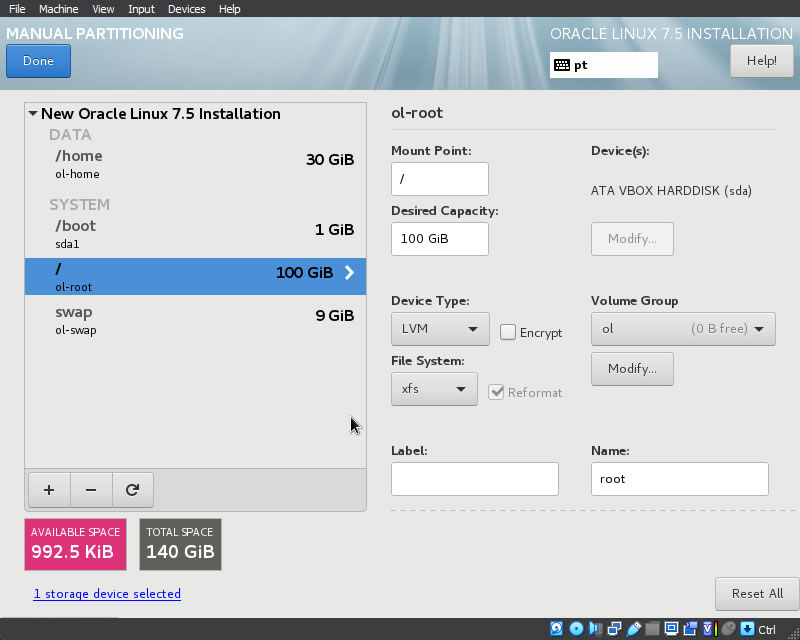

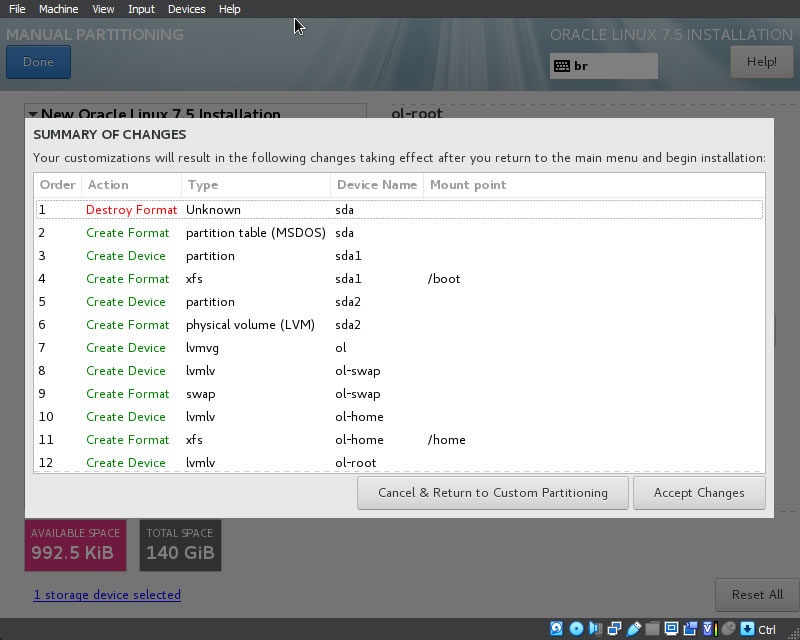

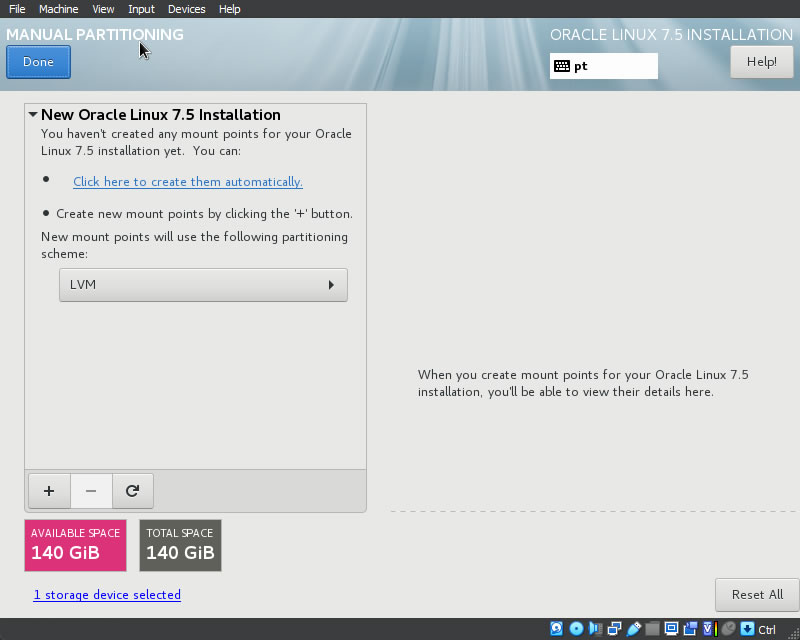

- Na próxima tela deixaremos a opção selecionada de LVM e clicaremos na opção “+” para criar os seguintes pontos de montagem
- SWAP com 9 GiB
- /boot com 1 Gib
- / com 100 GB
- /home com 30GB

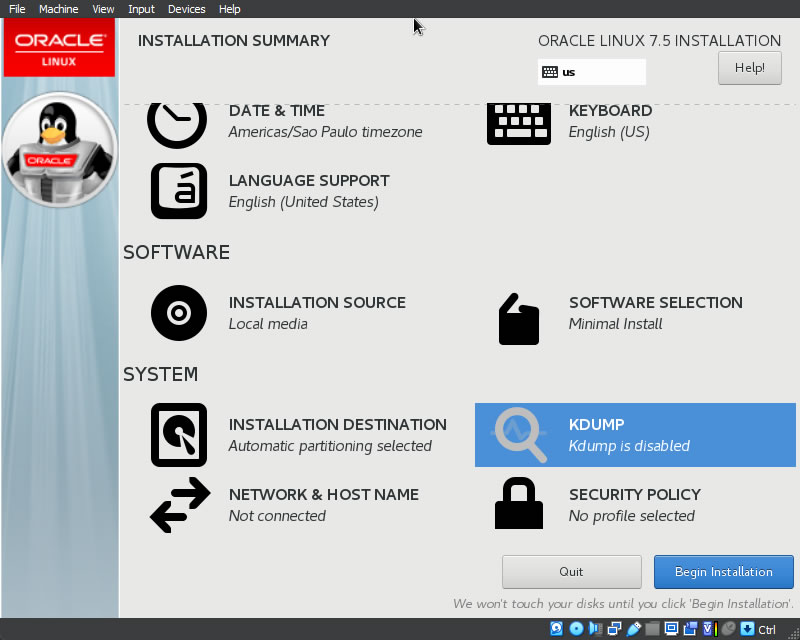

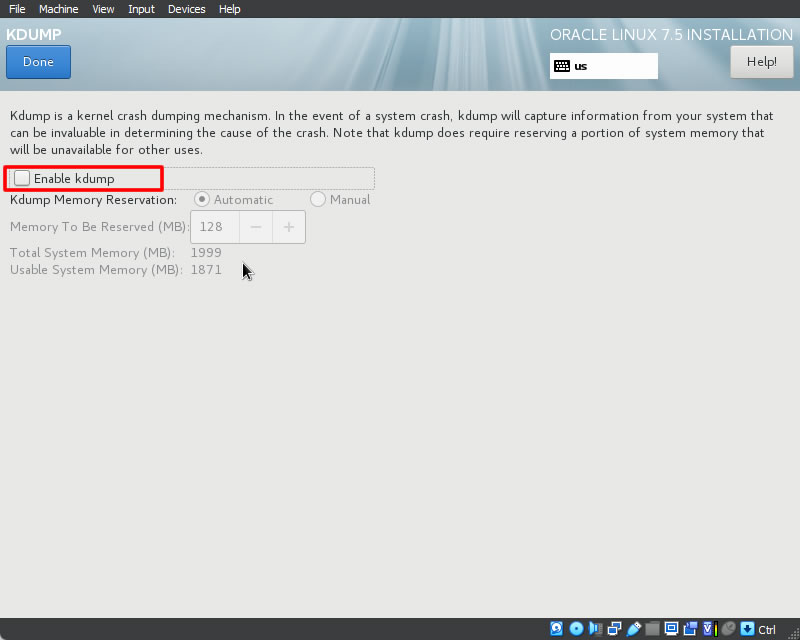

- Desativando o kdump (serviço que fornece um mecanismo de despejo de emergência)

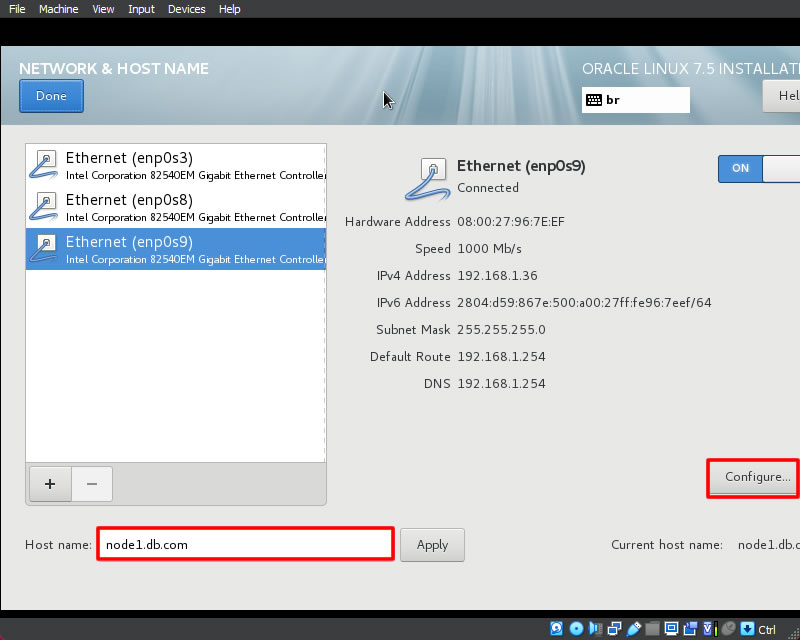

- Configure a Rede
- Defina o nome do Servidor

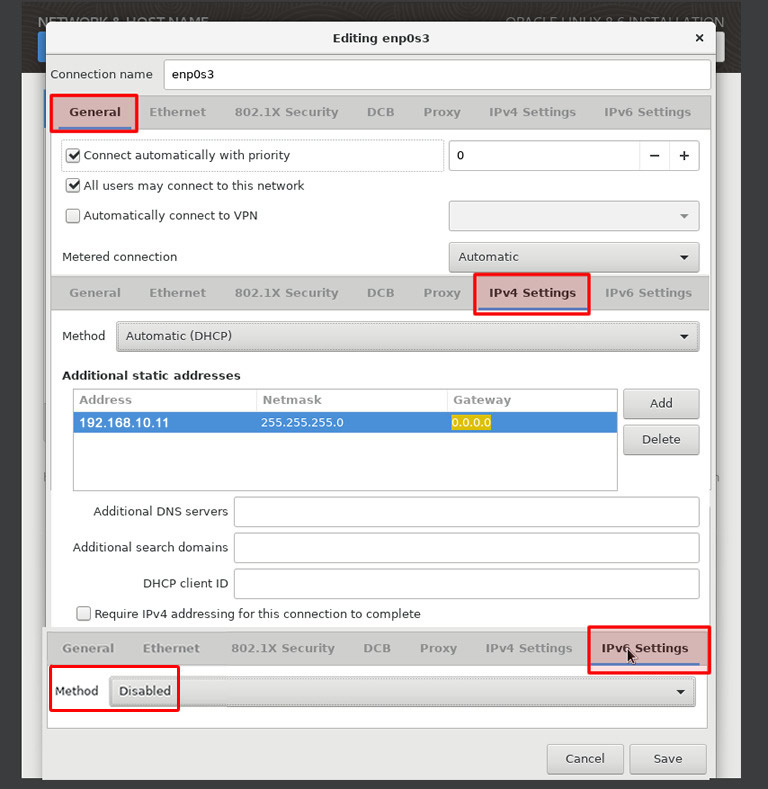

- Na interface enp0s3:

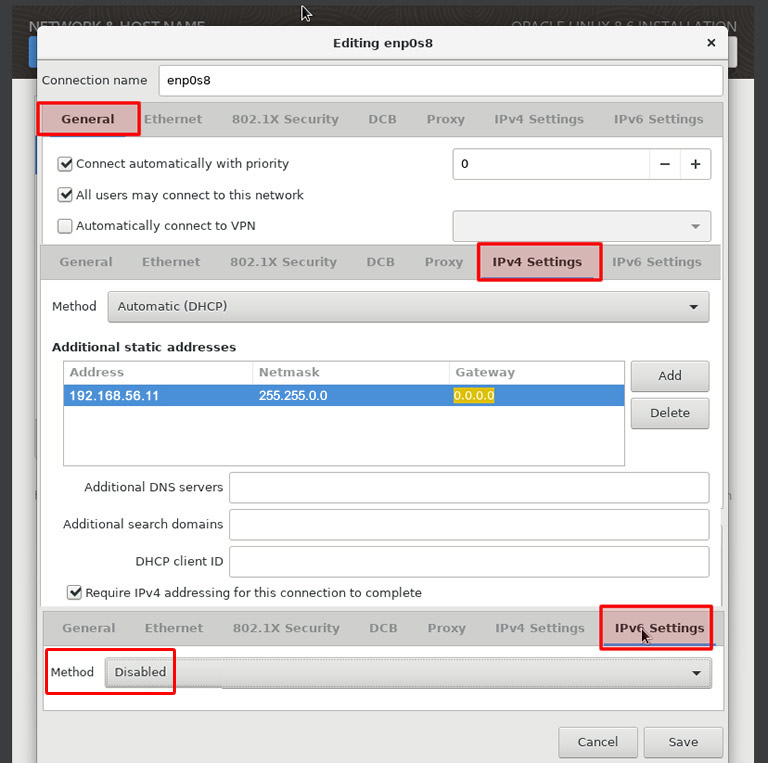

- Na interface enp0s8:

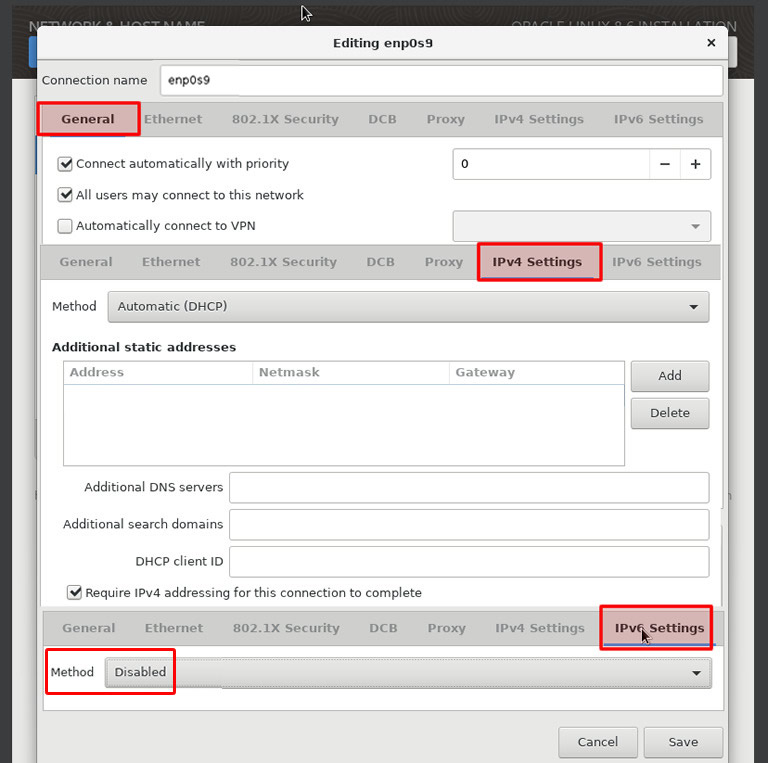

- Na interface enp0s9:

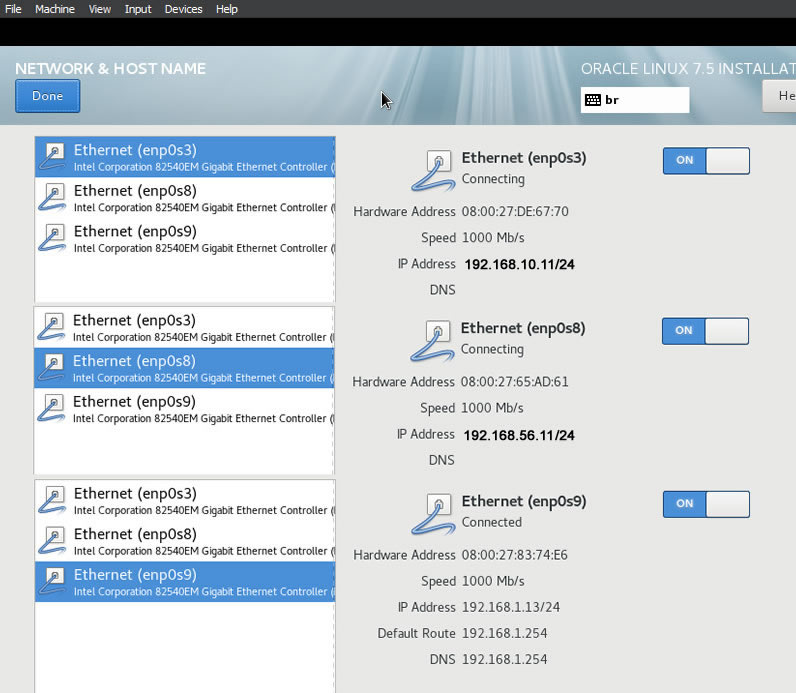

- Veja como deve ficar as interfaces:

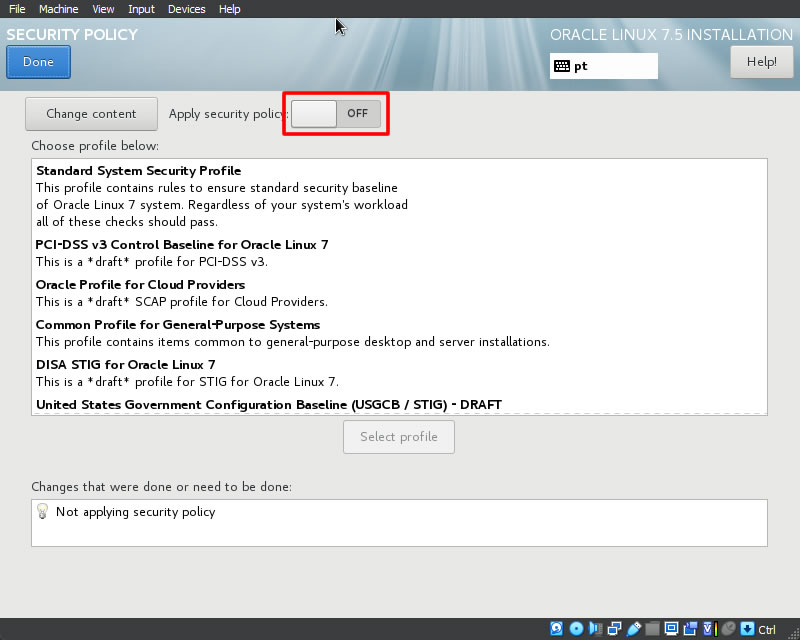

- Desatilite a Politica de Segurança

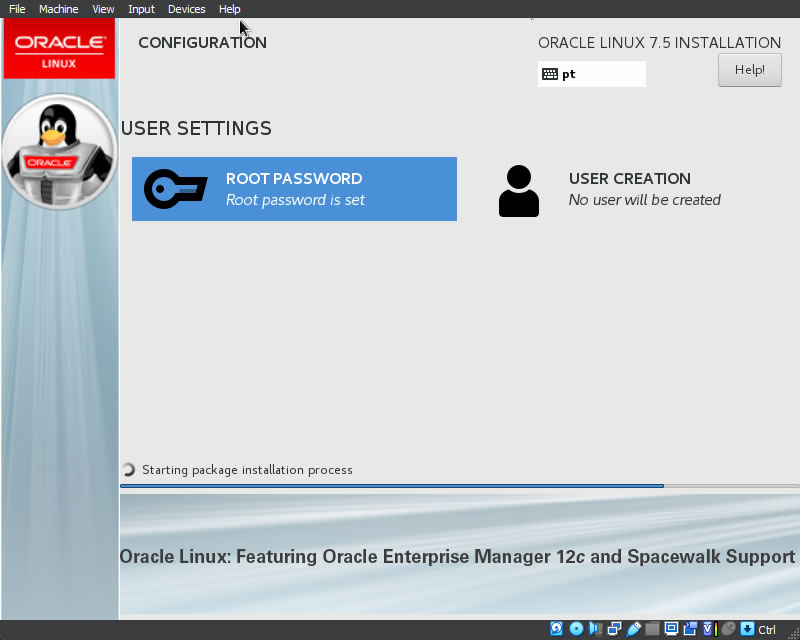

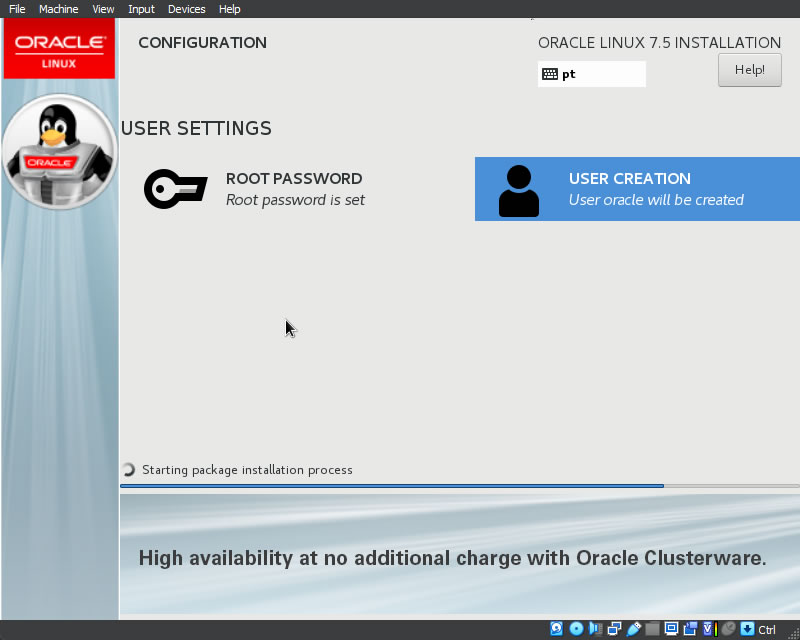

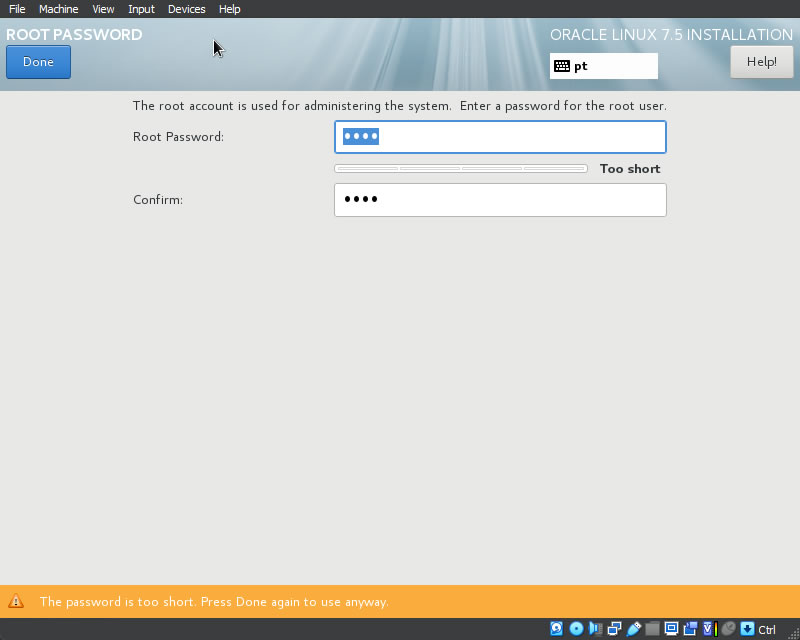

- Defina a senha do usuário Root

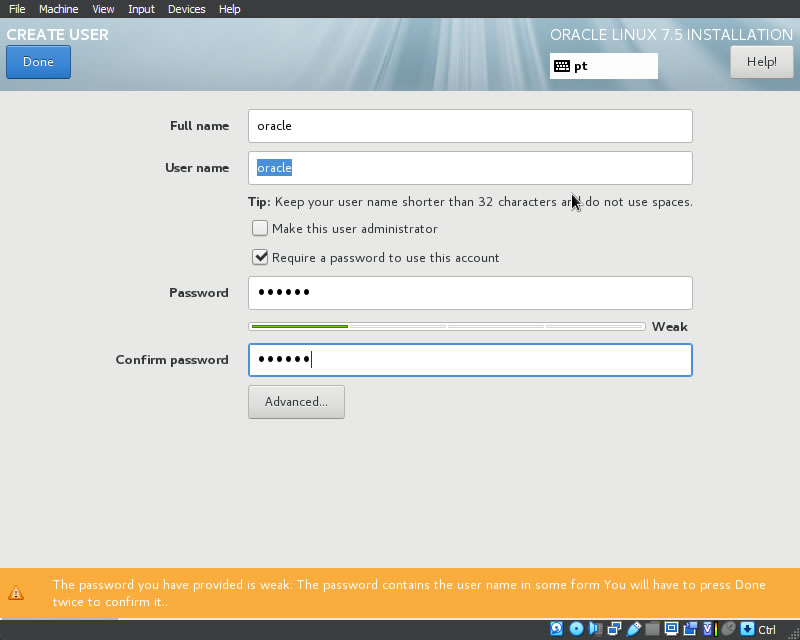

- Defina a senha do usuário Oracle

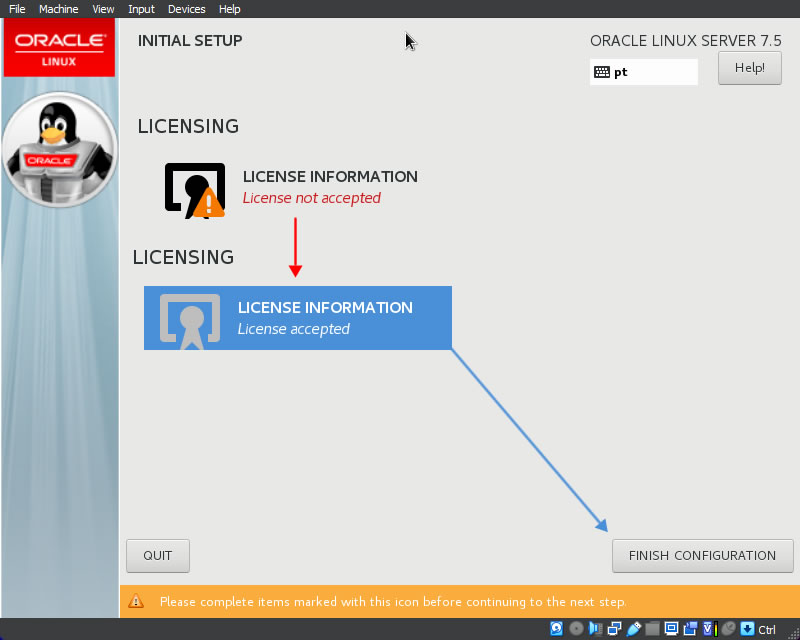

- Aceite a licença e Finalize a configuração

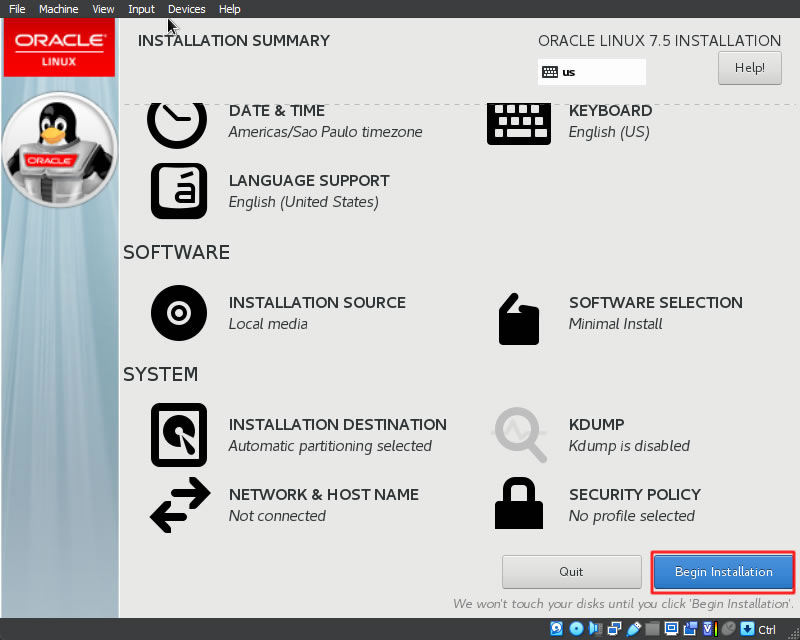

- Inicie a Instalaçao do Linux

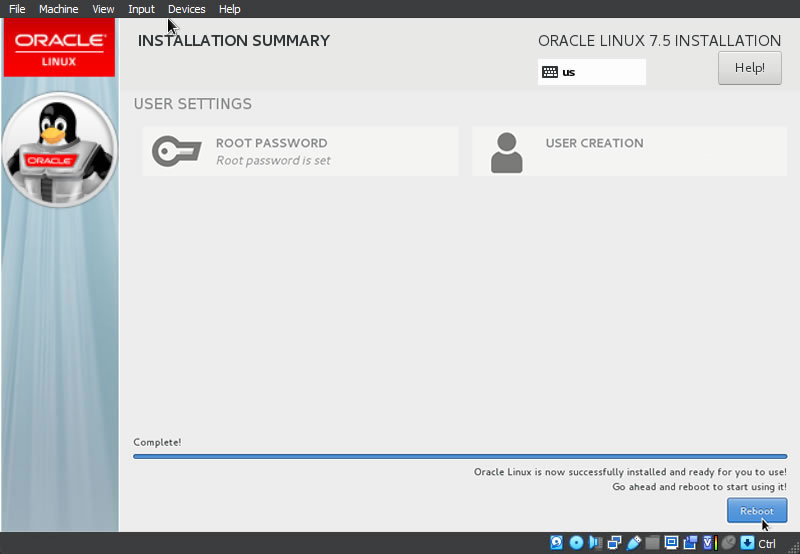

- Ao final da instalação será solicitado o reboot para que o SO seja iniciado

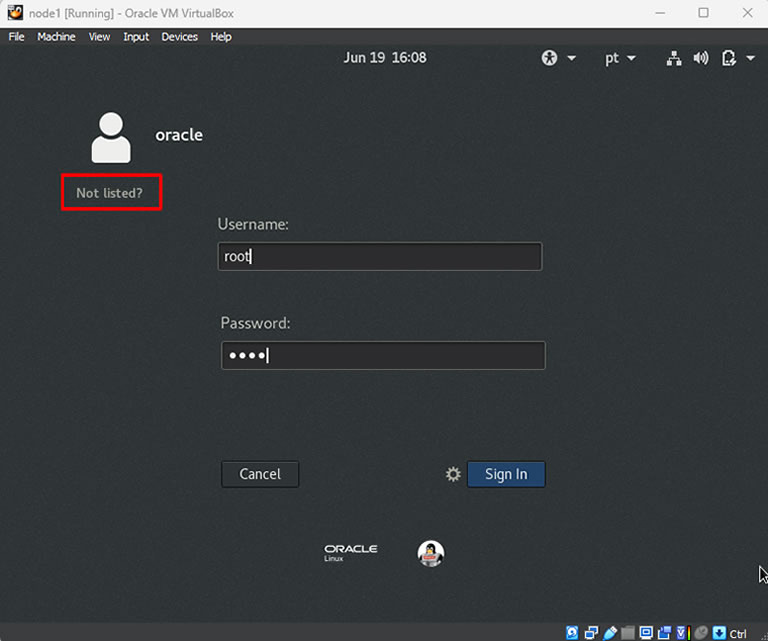

- Basta logar com usuário root e senha definida anteriormente
- Acesse as configurações de Rede e habilite todas as interfaces.

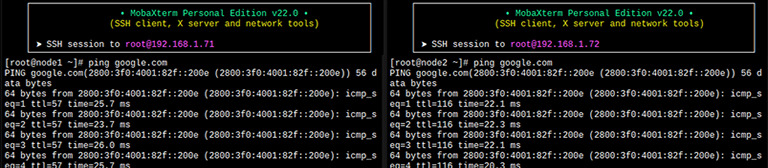

- Abra um terminal e Realize um teste de conexão para a internet (ping google.com)
- Desabilitar a interface de rede virbr0.
ip link set virbr0 down
nmcli connection down virbr0
systemctl stop libvirtd
systemctl disable libvirtd
systemctl status libvirtd CONFIGURANDO O MOBAXTERM

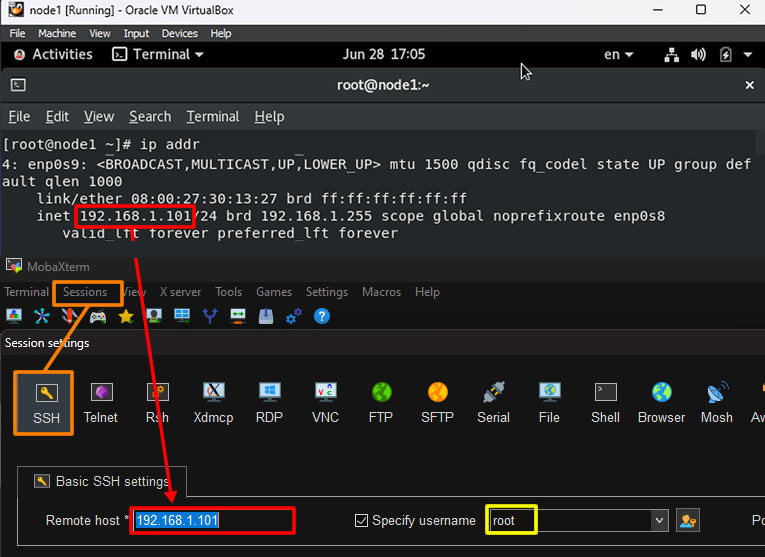

- Utilize o IP da segunda interface para a conexão via SSH.

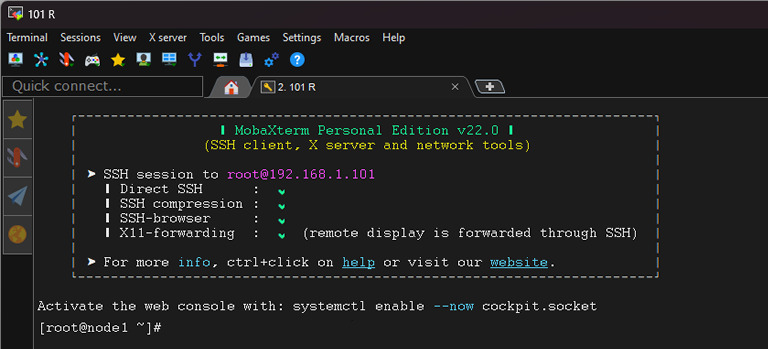

- Abra o MobaXterm, Em SESSIONS/NEW SESSION/SSH
- Infome o IP e o usuário
ip addr

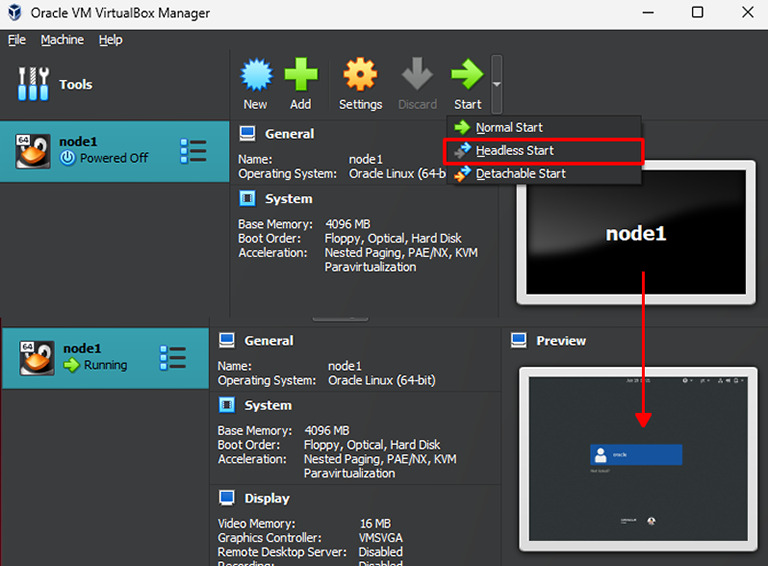

- De agora em diante apenas inicie a máquina desta forma e abra o MOBAXTERM:
CRIAÇÃO DE DISCOS RAW
- Adicionar discos RAW para o GRID (A VM precisa estar desligada para anexar os discos)

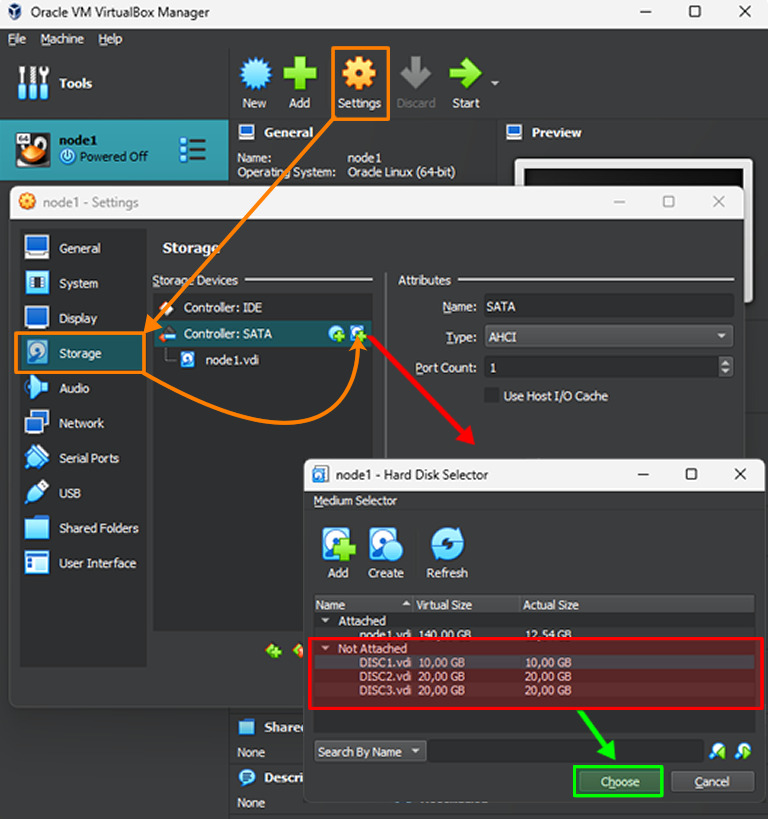

systemctl poweroff- Clicar em “Configurações” > “Armazenamento” > “Controladora: SATA” e clicar em “Adicionar disco rígido”

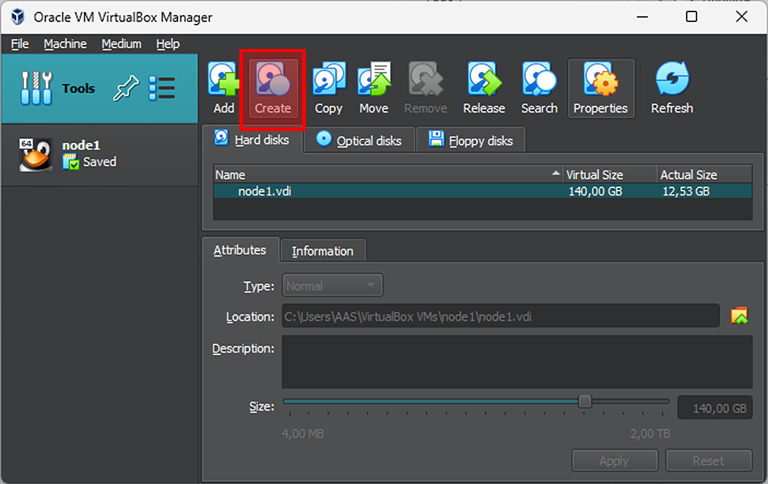

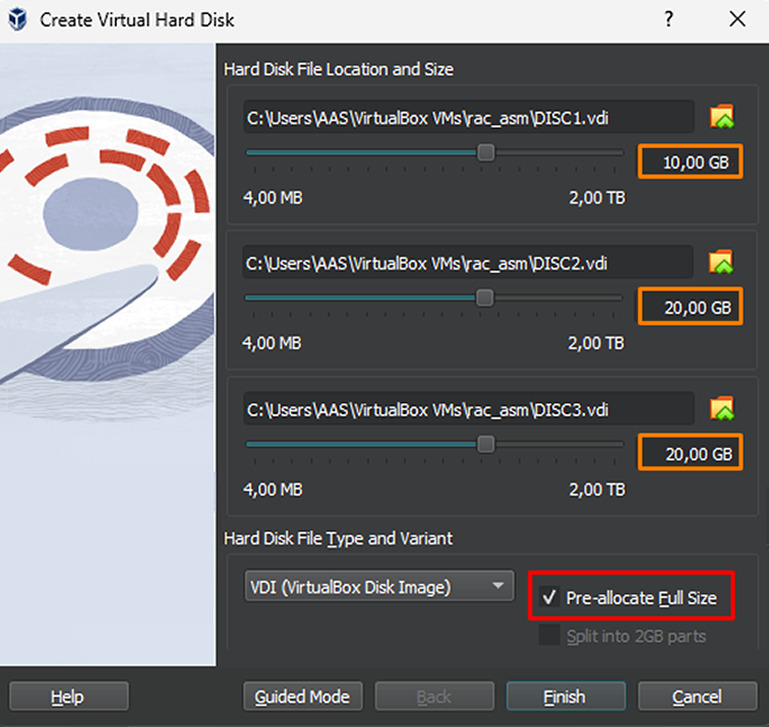

- Crie os discos nessa tela

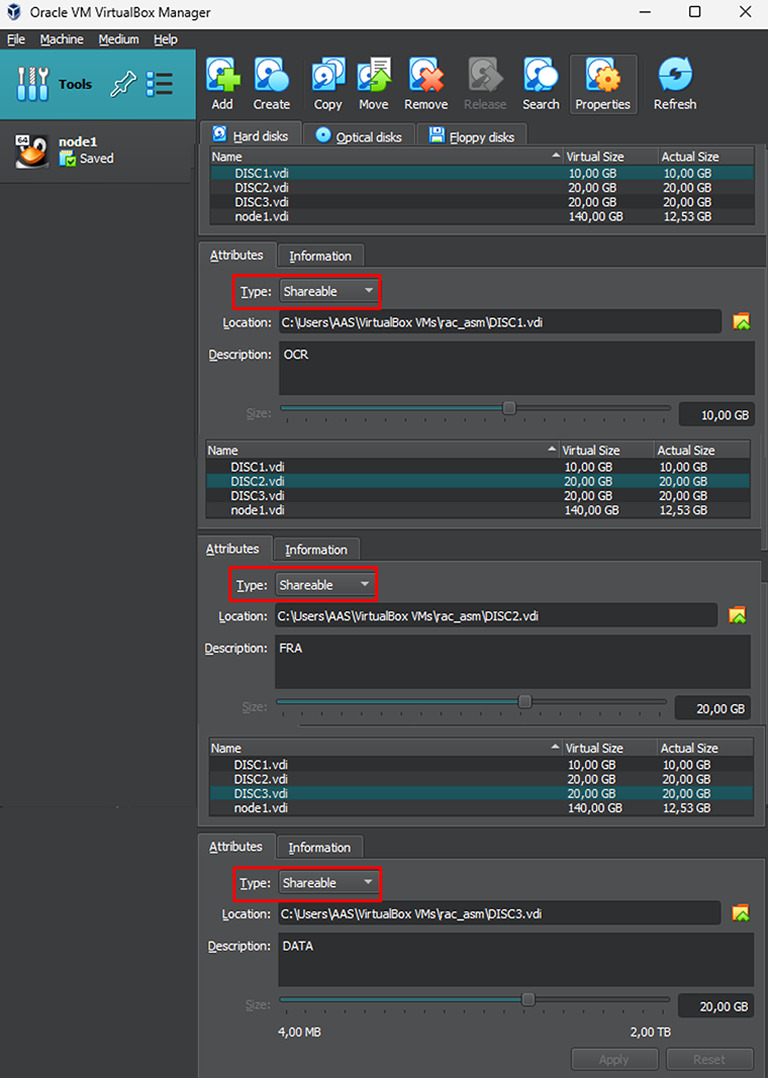

- Depois de criar os discos, Alterer o tipo compartilhavel

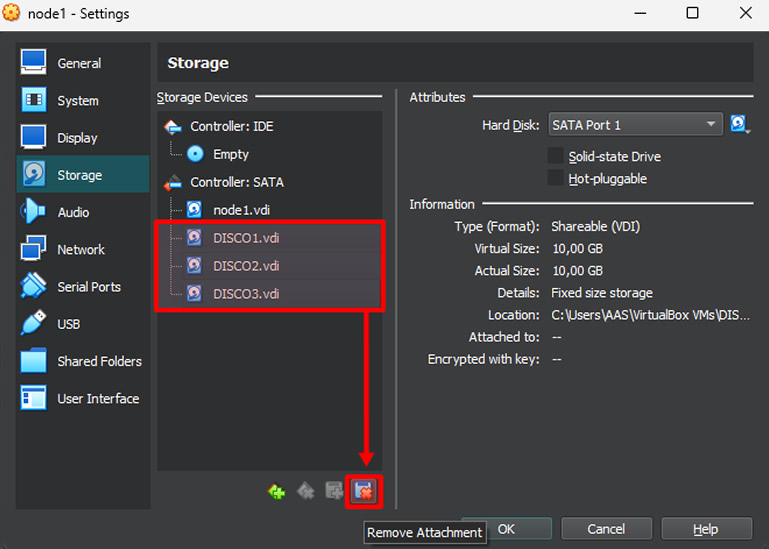

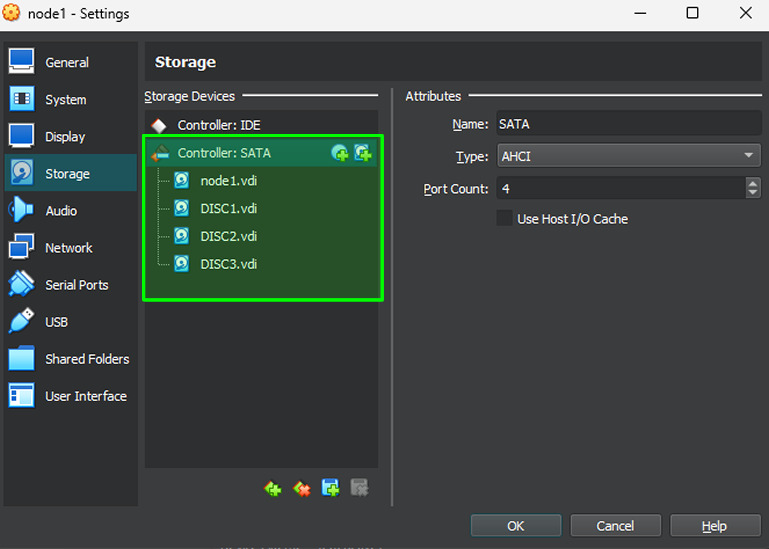

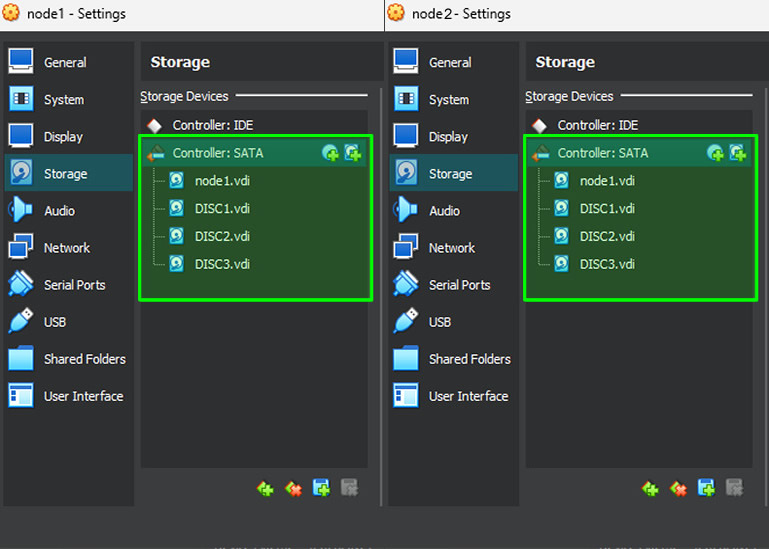

- Ao final a lista de discos da controladora estará com todos os discos prontos para serem usados

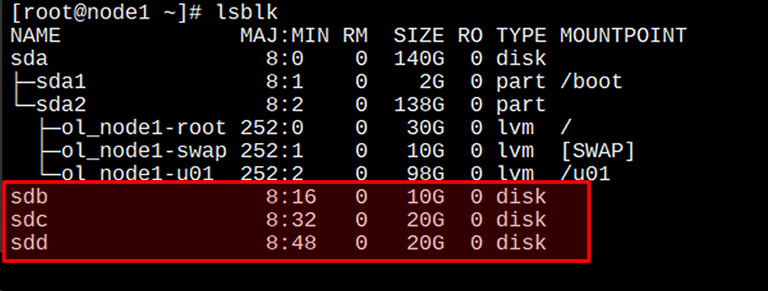

- Para validar no SO se os discos foram criados basta iniciar a VM e ao logar-se, dar o comando lsblk
lsblk
PARTICIONANDO OS DISCOS DA MAQUINA VIRTUAL ORACLE LINUX
- Obs.: Deve-se estar logado com o usuário root, esta é uma tarefa que zera o conteúdo dos discos (sdb | sdc | sdd ).
- Abaixo os comandos que serão utilizados para zerar os discos alocados para o GRID:
fdisk -l | grep /dev/sd
printf "o\nn\np\n1\n\n\nw\n" | fdisk /dev/sdb
printf "o\nn\np\n1\n\n\nw\n" | fdisk /dev/sdc
printf "o\nn\np\n1\n\n\nw\n" | fdisk /dev/sdd
lsblk - O Comando acima executa a sequencia de configuração.

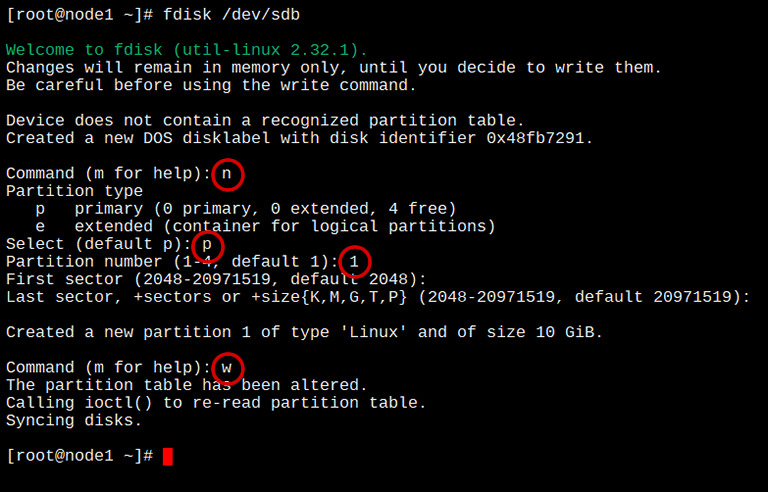

- Mas se quiser fazer manualmente, Digite o comando fdisk /dev/sdX, em seguida a sequência de suas respostas deve ser “n”, “p”, “1”, “Enter”, “Enter” e “w”.
Esse procedimento deverá ser feito para sdb, sdc, sdd.

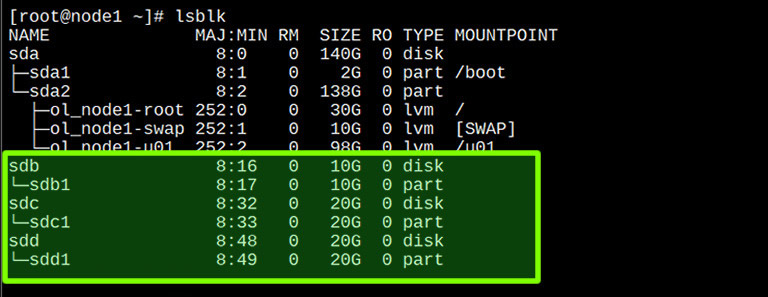

- Ao executar o comando lsblk note que agora temos os discos particionados e prontos para o uso (sdb1 | sdc1 | sdd1)
CONFIGURAR O SISTEMA OPERACIONAL ORACLE LINUX
A SELinux pode ser usada para reforçar a confidencialidade e integridade dos dados, bem como para proteger processos contra entradas não confiáveis.
- Recomenda fortemente o uso do modo permissivo em vez de desativar permanentemente o SELinux, execute o comando abaixo:

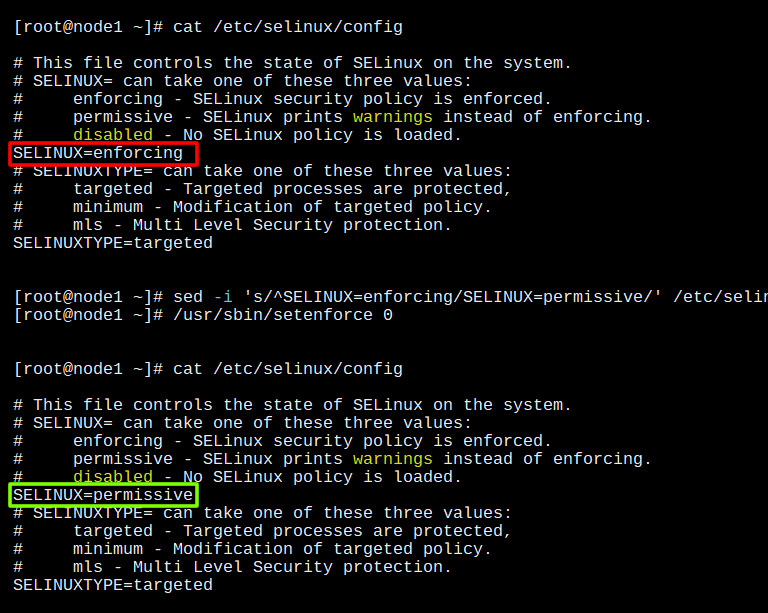

cat /etc/selinux/config
sed -i 's/^SELINUX=enforcing/SELINUX=permissive/' /etc/selinux/config
/usr/sbin/setenforce 0
cat /etc/selinux/config - Ao entrar nas configurações do SELinux, deve-se alterar o valor abaixo de: SELINUX=enforcing para: SELINUX=permissive
- Parar e desativar firewall
systemctl stop firewalld.service && systemctl disable firewalld - Configure o Chrony NTP - Responsável por fornecer uma referência de tempo confiável para o servidor
yum install -y chrony
systemctl start chronyd
systemctl enable chronyd
systemctl status chronyd
chronyc -a 'burst 4/4'
chronyc -a makestep systemctl status chronyd
Dec 21 12:12:07 node1.db.com systemd[1]: Starting NTP client/server...
Dec 21 12:12:07 node1.db.com chronyd[4136]: chronyd version 3.4 starting (+CMDMON +NTP +REFCLO...UG)
Dec 21 12:12:07 node1.db.com chronyd[4136]: Frequency 446.668 +/- 154.369 ppm read from /var/l...ift
Dec 21 12:12:07 node1.db.com systemd[1]: Started NTP client/server.
Dec 21 12:12:12 node1.db.com chronyd[4136]: Selected source 91.209.16.78
Hint: Some lines were ellipsized, use -l to show in full.- Desative o IPv6
Adicione algumas linhas ao arquivo: /etc/sysctl.conf:
ifconfig | grep inet vi /etc/sysctl.conf
....
# Disable IPv6
net.ipv6.conf.all.disable_ipv6 = 1
net.ipv6.conf.default.disable_ipv6 = 1
net.ipv6.conf.lo.disable_ipv6 = 1 /sbin/sysctl -p
ifconfig | grep inet - Atualize o sistema operacional:
yum check-update
yum update -y && yum upgrade -y
yum clean all - Adicione alguns programas:
yum install -y compat-openssl10
yum install -y ksh
yum install -y libnsl
yum install -y sysstat
yum install -y xterm
yum install -y gcc-c++
yum install -y https://dl.fedoraproject.org/pub/epel/epel-release-latest-7.noarch.rpm
yum install -y rlwrap - Instalação de Pacotes de Kernel - oracle-database-preinstall-19c
yum install -y oracle-database-preinstall-19c yum install -y oracle-database-preinstall-19c
Last metadata expiration check: 0:01:21 ago on Wed 19 Jun 2024 05:47:02 PM -03.
Dependencies resolved.
==============================================================================================
Package Architecture Version Repository Size
==============================================================================================
Installing:
oracle-database-preinstall-19c x86_64 1.0-1.el7 ol8_appstream 30 k
Installing dependencies:
compat-openssl10 x86_64 1:1.0.2o-4.el7_6 ol8_appstream 1.1 M
ksh x86_64 20120801-267.0.1.el7 ol8_appstream 923 k
libnsl x86_64 2.28-251.0.2.el7_10.2 ol8_baseos_latest 112 k
Transaction Summary
==============================================================================================
Install 4 Packages
Total download size: 2.2 M
Installed size: 6.3 M
Downloading Packages:
(1/4): libnsl-2.28-251.0.2.el7_10.2.x86_64.rpm 406 kB/s | 112 kB 00:00
(2/4): oracle-database-preinstall-19c-1.0-1.el7.x86_64.rpm 600 kB/s | 30 kB 00:00
(3/4): ksh-20120801-267.0.1.el7.x86_64.rpm 2.5 MB/s | 923 kB 00:00
(4/4): compat-openssl10-1.0.2o-4.el7_6.x86_64.rpm 2.4 MB/s | 1.1 MB 00:00
----------------------------------------------------------------------------------------------
Total 4.4 MB/s | 2.2 MB 00:00
Running transaction check
Transaction check succeeded.
Running transaction test
Transaction test succeeded.
Running transaction
Preparing : 1/1
Installing : ksh-20120801-267.0.1.el7.x86_64 1/4
Running scriptlet: ksh-20120801-267.0.1.el7.x86_64 1/4
Installing : compat-openssl10-1:1.0.2o-4.el7_6.x86_64 2/4
Running scriptlet: compat-openssl10-1:1.0.2o-4.el7_6.x86_64 2/4
Installing : libnsl-2.28-251.0.2.el7_10.2.x86_64 3/4
Installing : oracle-database-preinstall-19c-1.0-1.el7.x86_64 4/4
Running scriptlet: oracle-database-preinstall-19c-1.0-1.el7.x86_64 4/4
Verifying : libnsl-2.28-251.0.2.el7_10.2.x86_64 1/4
Verifying : compat-openssl10-1:1.0.2o-4.el7_6.x86_64 2/4
Verifying : ksh-20120801-267.0.1.el7.x86_64 3/4
Verifying : oracle-database-preinstall-19c-1.0-1.el7.x86_64 4/4
Installed:
compat-openssl10-1:1.0.2o-4.el7_6.x86_64
ksh-20120801-267.0.1.el7.x86_64
libnsl-2.28-251.0.2.el7_10.2.x86_64
oracle-database-preinstall-19c-1.0-1.el7.x8
Complete! - Installing VirtualBox Guest Additions
yum install -y tar bzip2 kernel-devel-$(uname -r) kernel-headers perl gcc make elfutils-libelf-devel
cd /run/media/`whoami`/VB*
sudo ./VBoxLinuxAdditions.run yum install -y tar bzip2 kernel-devel-$(uname -r) kernel-headers perl gcc make elfutils-libelf-devel
Oracle Linux 8 BaseOS Latest (x86_64) 34 MB/s | 81 MB 00:02
Oracle Linux 8 Application Stream (x86_64) 28 MB/s | 64 MB 00:02
Latest Unbreakable Enterprise Kernel Release 6 for Oracl 33 MB/s | 102 MB 00:03
Last metadata expiration check: 0:00:21 ago on Sat 02 Nov 2024 12:15:24 PM WET.
Dependencies resolved.
=========================================================================================
Package Arch Version Repository Size
=========================================================================================
Installing:
perl x86_64 4:5.26.3-422.el8 ol8_appstream 73 k
Installing dependencies:
****
Transaction Summary
=========================================================================================
Install 88 Packages
Complete!
cd /run/media/`whoami`/VB*
sudo ./VBoxLinuxAdditions.run
Verifying archive integrity... 100% MD5 checksums are OK. All good.
Uncompressing VirtualBox 7.0.18 Guest Additions for Linux 100%
VirtualBox Guest Additions installer
Removing installed version 7.0.18 of VirtualBox Guest Additions...
Copying additional installer modules ...
Installing additional modules ...
VirtualBox Guest Additions: Starting.
VirtualBox Guest Additions: Setting up modules
VirtualBox Guest Additions: Building the VirtualBox Guest Additions kernelmodules. This may take a while.
VirtualBox Guest Additions: To build modules for other installed kernels, run
VirtualBox Guest Additions: /sbin/rcvboxadd quicksetup
VirtualBox Guest Additions: or
VirtualBox Guest Additions: /sbin/rcvboxadd quicksetup all
VirtualBox Guest Additions: Building the modules for kernel 4.18.0-147.el8.x86_64.
File context for /opt/VBoxGuestAdditions-7.0.18/other/mount.vboxsf already defined, modifying instead
VirtualBox Guest Additions: reloading kernel modules and services
VirtualBox Guest Additions: kernel modules and services 7.0.18 r162988 reloaded
VirtualBox Guest Additions: NOTE: you may still consider to re-login if some
user session specific services (Shared Clipboard, Drag and Drop, Seamless or
Guest Screen Resize) were not restarted automatically - Realize a limpeza do cache
yum clean all - Configuração dos limites em todos nodes (Esse procedimento realiza uma cópia do arquivo de limites do oracle e altera para o usuário grid)
cd /etc/security/limits.d/
ls -tlr
cat oracle-database-preinstall-19c.conf
cp -v oracle-database-preinstall-19c.conf grid-database-preinstall-19c.conf
vi grid-database-preinstall-19c.conf
:%s/oracle /grid /g
:wq
cat grid-database-preinstall-19c.conf
ls -tlr CRIAÇÃO DE USUÁRIOS E GRUPOS NECESSÁRIOS
- Para criar os grupos basta executar os comandos abaixo como root
groupadd -g 54321 oinstall
groupadd -g 54327 asmdba
groupadd -g 54328 asmoper
groupadd -g 54329 asmadmin
usermod -G dba,oper,backupdba,dgdba,kmdba,asmdba,asmoper,asmadmin,racdba oracle
usermod -g oinstall oracle
useradd -u 54321 -g oinstall -G dba,oper,backupdba,dgdba,kmdba,asmdba,asmoper,asmadmin,racdba grid
id -a grid
id -a oracle- Verificação:
id -a grid
uid=54321(grid) gid=54321(oinstall) groups=54321(oinstall),54322(dba),54323(oper),54324(backupdba),
54325(dgdba),54326(kmdba),54330(racdba),54327(asmdba),54328(asmoper),54329(asmadmin)
id -a oracle
uid=1000(oracle) gid=54321(oinstall) groups=54321(oinstall),54322(dba),54323(oper),54324(backupdba),
54325(dgdba),54326(kmdba),54330(racdba),54327(asmdba),54328(asmoper),54329(asmadmin)- Definir a senha dos usuários grid e oracle, basta executar os comandos abaixo:
echo "oracle" | passwd --stdin oracle
echo "grid" | passwd --stdin grid - Adicione os usuários oracle e grid ao VISUDO:
echo "%dba ALL=(ALL:ALL) NOPASSWD: ALL" >> /etc/sudoers
echo "%oracle ALL=(ALL:ALL) NOPASSWD: ALL" >> /etc/sudoers
echo "%grid ALL=(ALL:ALL) NOPASSWD: ALL" >> /etc/sudoers- Ou Adicione Manualmente os usuários oracle e grid ao VISUDO:
visudo
...
## Allow root to run any commands anywhere
root ALL=(ALL) ALL
oracle ALL=(ALL) ALL
oracle ALL=NOPASSWD: ALL
grid ALL=(ALL) ALL
grid ALL=NOPASSWD: ALL
... CRIAÇÃO DE DIRETÓRIOS E CONCESSÃO DE PERMISSÕES
- Criar o diretório de instalação do GRID / ORACLE
- Criar o diretório base do GRID / ORACLE
- Permissão para o diretório de instalação ao usuário e grupo do GRID / ORACLE
mkdir -pv /u01/app/grid
mkdir -pv /u01/app/19.3.0.0/grid
mkdir -pv /u01/app/oracle/product/19.3.0/dbhome_1
chown -Rv grid:oinstall /u01/
chown -Rv oracle:oinstall /u01/app/oracle/
chmod -Rv 775 /u01/ INSTALANDO O SOFTWARE ORACLE ASMLIB
- Para instalar o software do Oracle ASMLIB vamos entrar no /tmp e executar o comando abaixo para baixar os dois pacotes necessários para a instalação
cd /tmp
uname -rms
yum clean all ; yum repolist
yum install -y oracleasm
rpm -qa | grep -i oracleasm
yum install -y oracleasm-support
yum install -y oracleasmlib
wget https://download.oracle.com/otn_software/asmlib/oracleasmlib-2.0.17-1.el7.x86_64.rpm
wget https://public-yum.oracle.com/repo/OracleLinux/OL8/addons/x86_64/getPackage/oracleasm-support-2.1.12-1.el7.x86_64.rpm
yum localinstall -y ./oracleasm-support-2.1.12-1.el7.x86_64.rpm ./oracleasmlib-2.0.17-1.el7.x86_64.rpm
rpm -qa | grep -i oracleasm cd /tmp
wget https://download.oracle.com/otn_software/asmlib/oracleasmlib-2.0.17-1.el7.x86_64.rpm
wget https://download.oracle.com/otn_software/asmlib/oracleasmlib-2.0.17-1.el7.x86_64.rpm
--2024-06-19 18:11:38-- https://download.oracle.com/otn_software/asmlib/oracleasmlib-2.0.17-1.el7.x86_64.rpm
Resolving download.oracle.com (download.oracle.com)... 2.17.212.106
Connecting to download.oracle.com (download.oracle.com)|2.17.212.106|:443... connected.
HTTP request sent, awaiting response... 200 OK
Length: 27092 (26K) [application/x-redhat-package-manager]
Saving to: ‘oracleasmlib-2.0.17-1.el7.x86_64.rpm’
oracleasmlib-2.0.17-1.el7.x86_64. 100%[===========================================================>] 26.46K --.-KB/s in 0.02s
2024-06-19 18:11:40 (1.17 MB/s) - ‘oracleasmlib-2.0.17-1.el7.x86_64.rpm’ saved [27092/27092]
wget https://public-yum.oracle.com/repo/OracleLinux/OL8/addons/x86_64/getPackage/oracleasm-support-2.1.12-1.el7.x86_64.rpm
--2024-06-19 18:11:51-- https://public-yum.oracle.com/repo/OracleLinux/OL8/addons/x86_64/getPackage/oracleasm-support-2.1.12-1.el7.x86_64.rpm
Resolving public-yum.oracle.com (public-yum.oracle.com)... 2600:1419:6200:984::2a7d, 2600:1419:6200:981::2a7d, 2.17.213.157
Connecting to public-yum.oracle.com (public-yum.oracle.com)|2600:1419:6200:984::2a7d|:443... connected.
HTTP request sent, awaiting response... 200 OK
Length: 99852 (98K) [application/x-rpm]
Saving to: ‘oracleasm-support-2.1.12-1.el7.x86_64.rpm’
oracleasm-support-2.1.12-1.el7.x8 100%[===========================================================>] 97.51K --.-KB/s in 0.06s
2024-06-19 18:11:52 (1.67 MB/s) - ‘oracleasm-support-2.1.12-1.el7.x86_64.rpm’ saved [99852/99852] - Para confirmar se os downloads funcionam de o comando ls -lart e localize os arquivos
ls -lh
-rw-r--r--. 1 root root 27K Jun 1 2020 oracleasmlib-2.0.17-1.el7.x86_64.rpm
-rw-r--r--. 1 root root 98K Feb 28 2020 oracleasm-support-2.1.12-1.el7.x86_64.rpm - Por fim instale os pacotes do oracleasm-support e ASMLIB
yum localinstall -y ./oracleasm-support-2.1.12-1.el7.x86_64.rpm ./oracleasmlib-2.0.17-1.el7.x86_64.rpm yum localinstall -y ./oracleasm-support-2.1.12-1.el7.x86_64.rpm ./oracleasmlib-2.0.17-1.el7.x86_64.rpm
Oracle Linux 7 BaseOS Latest (x86_64) 16 MB/s | 77 MB 00:04
Oracle Linux 7 Application Stream (x86_64) 23 MB/s | 61 MB 00:02
Latest Unbreakable Enterprise Kernel Release 6 for Oracle Linux 7 (x86_64) 27 MB/s | 94 MB 00:03
Last metadata expiration check: 0:00:56 ago on Wed 19 Jun 2024 06:21:36 PM -03.
Dependencies resolved.
=======================================================================================================
Package Architecture Version Repository Size
=======================================================================================================
Installing:
oracleasm-support x86_64 2.1.12-1.el7 @commandline 98 k
oracleasmlib x86_64 2.0.17-1.el7 @commandline 26 k
Transaction Summary
=======================================================================================================
Install 2 Packages
Total size: 124 k
Installed size: 400 k
Downloading Packages:
Running transaction check
Transaction check succeeded.
Running transaction test
Transaction test succeeded.
Running transaction
Preparing : 1/1
Installing : oracleasmlib-2.0.17-1.el7.x86_64 1/2
Installing : oracleasm-support-2.1.12-1.el7.x86_64 2/2
Running scriptlet: oracleasm-support-2.1.12-1.el7.x86_64 2/2
Note: Forwarding request to 'systemctl enable oracleasm.service'.
Synchronizing state of oracleasm.service with SysV service script ....
Executing: /usr/lib/systemd/systemd-sysv-install enable oracleasm
Created symlink /etc/systemd/system/multi-user.target.wants/oracl ....
Verifying : oracleasm-support-2.1.12-1.el7.x86_64 1/2
Verifying : oracleasmlib-2.0.17-1.el7.x86_64 2/2
Installed:
oracleasm-support-2.1.12-1.el7.x86_64 oracleasmlib-2.0.17-1.el7.x86_64
Complete! - Obs.: O ASMLIB é composto por 3 componentes sendo eles:
- Oracle ASMLIB <– Instalamos manualmente
- Oracle ASM Support <– Instalamos manualmente
- Modulo de kernel (kmod-oracleasm) ou para quem usa RedHat (kmod-redhat-oracleasm)* / (No OEL 8 o kmod ja vem integrado no kernel)
- Configurando e Inicializando o Driver ASMLIB
oracleasm configure -i oracleasm configure -i
Configuring the Oracle ASM library driver.
## ################################################# ##
## CONFIGURE DA SEGUINTE FORMA: grid : dba : y : y ##
## ################################################# ##
Default user to own the driver interface []: grid
Default group to own the driver interface []: asmdba
Start Oracle ASM library driver on boot (y/n) [n]: y
Scan for Oracle ASM disks on boot (y/n) [y]: y
Writing Oracle ASM library driver configuration: done - Verifique a configuração entre os Nós com o usuário Root:
oracleasm configure
ORACLEASM_ENABLED=true
ORACLEASM_UID=oracle
ORACLEASM_GID=oinstall
ORACLEASM_SCANBOOT=true
ORACLEASM_SCANORDER=""
ORACLEASM_SCANEXCLUDE=""
ORACLEASM_USE_LOGICAL_BLOCK_SIZE="false"systemctl list-unit-files | grep asm
systemctl enable oracleasm.service
systemctl start oracleasm.service
systemctl list-unit-files | grep asm
/usr/sbin/oracleasm init
/usr/sbin/oracleasm status
reboot - Após a configuração do driver precisamos inicializar o Oracle ASM driver
- Para validar se o oracleasm está funcionando execute o comando abaixo
- Execute o comando oracleasm-discover
oracleasm init
oracleasm status
oracleasm-discover oracleasm init
Creating /dev/oracleasm mount point: /dev/oracleasm
Loading module "oracleasm": oracleasm
Configuring "oracleasm" to use device physical block size
Mounting ASMlib driver filesystem: /dev/oracleasm
oracleasm status
Checking if ASM is loaded: yes
Checking if /dev/oracleasm is mounted: yes
oracleasm-discover
Using ASMLib from /opt/oracle/extapi/64/asm/orcl/1/libasm.so
[ASM Library - Generic Linux, version 2.0.17 (KABI_V2)] CRIANDO OS DISCOS NA ASMLIB
- Neste passo vamos criar os discos do ASM, primeiro precisamos validar e ter certezas de quais discos serão criados no ASM com o comando abaixo
lsblk
systemctl status oracleasm lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
sda 8:0 0 140G 0 disk
├─sda1 8:1 0 2G 0 part /boot
└─sda2 8:2 0 138G 0 part
├─ol_node1-root 252:0 0 30G 0 lvm /
├─ol_node1-swap 252:1 0 10G 0 lvm [SWAP]
└─ol_node1-u01 252:2 0 98G 0 lvm /u01
sdb 8:16 0 10G 0 disk
└─sdb1 8:17 0 10G 0 part
sdc 8:32 0 20G 0 disk
└─sdc1 8:33 0 20G 0 part
sdd 8:48 0 20G 0 disk
└─sdd1 8:49 0 20G 0 part
systemctl status oracleasm
● oracleasm.service - Load oracleasm Modules
Loaded: loaded (/usr/lib/systemd/system/oracleasm.service; enabled; vendor preset: disabled)
Active: active (exited) since Mon 2024-07-08 18:39:51 -03; 17min ago
Process: 1010 ExecStart=/usr/sbin/oracleasm.init start_sysctl (code=exited, status=0/SUCCESS)
Main PID: 1010 (code=exited, status=0/SUCCESS)
Tasks: 0 (limit: 23236)
Memory: 0B
CGroup: /system.slice/oracleasm.service - Valide se de fato os discos estão particionados e prontos para o uso (sdb1 | sdc1 | sdd1 ) que configuramos anteriormente
- Após validado os discos, execute os comandos abaixo como root
oracleasm createdisk OCR /dev/sdb1
oracleasm createdisk FRA /dev/sdc1
oracleasm createdisk DATA /dev/sdd1
oracleasm scandisks
oracleasm listdisks oracleasm createdisk OCR /dev/sdb1
Writing disk header: done
Instantiating disk: done
oracleasm createdisk FRA /dev/sdc1
Writing disk header: done
Instantiating disk: done
oracleasm createdisk DATA /dev/sdd1
Writing disk header: done
Instantiating disk: done
oracleasm scandisks
Reloading disk partitions: done
Cleaning any stale ASM disks...
Scanning system for ASM disks...
oracleasm listdisks
DATA
FRA
OCR - Se precisar desmarcar um disco que foi usado em um comando createdisk, você pode usar a seguinte sintaxe como usuário root:
/usr/sbin/oracleasm deletedisk disk_name - Para localizar os discos criados para o ASM basta entrar no diretório abaixo e dar o comando ls -lart
ls -lhrt /dev/oracleasm/disks ls -lhrt /dev/oracleasm/disks
total 0
brw-rw----. 1 grid dba 8, 17 Jun 19 18:34 OCR
brw-rw----. 1 grid dba 8, 33 Jun 19 18:35 FRA
brw-rw----. 1 grid dba 8, 49 Jun 19 18:35 DATA CLONAGEM DA MÁQUINA NODE1
- Desligue o node1.
systemctl poweroff- Remova os Discos (1,2.3). Senão o processo de clonagem vai criar mais 3.
- Inicialize o node2
- Altere o nome da máquina de node1 para node2 em: /etc/hostname
- Altere o final dos IP´s de 1 para 2
- Reinicialize a Rede
hostnamectl set-hostname node2.db.com
sed -i 's/IPADDR=192.168.10.11/IPADDR=192.168.10.12/' /etc/sysconfig/network-scripts/ifcfg-enp0s3
sed -i 's/IPADDR=192.168.56.11/IPADDR=192.168.56.12/' /etc/sysconfig/network-scripts/ifcfg-enp0s8
sed -i 's/IPADDR=192.168.1.111/IPADDR=192.168.1.112/' /etc/sysconfig/network-scripts/ifcfg-enp0s9
ifdown enp0s3 && ifdown enp0s8 && ifdown enp0s9 && ifup enp0s3 && ifup enp0s8 && ifup enp0s9
nmcli device status
systemctl restart NetworkManager
systemctl status NetworkManager- Desligue node2
poweroff- Vincule os discos nas duas máquinas
- Inicialize todos os nós
- Teste de conexão: ping google.com
| NODE1 | NODE2 |
|---|---|
|
|
BASH_PROFILE GRID / ORACLE
Configure o arquivo .bash_profile GRID / ORACLE
| NODE1 | NODE2 |
|---|---|
vi /home/oracle/.bash_profile
vi /home/grid/.bash_profile vi /root/.bash_profile |
vi /home/oracle/.bash_profile
vi /home/grid/.bash_profile vi /root/.bash_profile |
Configure o arquivo hosts
Public IP: O endereço IP público é para o servidor. É o mesmo que qualquer endereço IP de servidor sendo um endereço exclusivo.
Private IP: O Oracle RAC requer endereços “IP privados” para gerenciar o CRS, o processo de pulsação do clusterware e a camada de fusão de cache.
Virtual IP: A Oracle usa um IP Virtual (VIP) para acesso ao banco de dados. O VIP deve estar na mesma sub-rede que o endereço IP público. O VIP é usado para failover RAC (TAF).
| NODE1 | NODE2 |
|---|---|
vi /etc/hosts
|
vi /etc/hosts
|
- Teste de Conectividade.
| NODE1 | NODE2 |
|---|---|
|
|
PROGRAMAS
- Criação do diretório que receberá o arquivos compactados (Grid / Database / Exemplos)
mkdir -v /softwares
cd /softwares- Upload dos arquivos compactados
- Alteração das permissões e Alteração do dono dos arquivos
ll ; chmod -R 775 /softwares ; chown -R oracle.oinstall /softwares ; ll
-rw-r--r--. 1 root root 3109225519 Jul 8 18:50 LINUX.X64_193000_db_home.zip
-rw-r--r--. 1 root root 833737306 Jul 8 18:50 LINUX.X64_193000_examples.zip
-rw-r--r--. 1 root root 2422197613 Jul 8 18:51 LINUX.X64_193000_grid_home.zip
-rwxrwxr-x. 1 oracle oinstall 3109225519 Jul 8 18:50 LINUX.X64_193000_db_home.zip
-rwxrwxr-x. 1 oracle oinstall 833737306 Jul 8 18:50 LINUX.X64_193000_examples.zip
-rwxrwxr-x. 1 oracle oinstall 2422197613 Jul 8 18:51 LINUX.X64_193000_grid_home.zipINSTALAÇÃO DO ORACLE GRID INFRASTRUCTURE 19c
INSTALAÇÃO DO ORACLE GRID INFRASTRUCTURE 19c
- Utilizando o usuário GRID, Descompactar o instalador no diretório do GRID_HOME
su -grid
cd /softwares; ls -lh
unzip LINUX.X64_193000_grid_home.zip -d /u01/app/19.3.0.0/grid - Após a descompactação, instale o pacote cvuqdisk como ROOT
su root
cd /u01/app/19.3.0.0/grid/cv/rpm ; ls -lh
CVUQDISK_GRP=oinstall; export CVUQDISK_GRP
rpm -ivh cvuqdisk-1.0.10-1.rpm
Verifying... ################################# [100%]
Preparing... ################################# [100%]
Using default group oinstall to install package
Updating / installing...
1:cvuqdisk-1.0.10-1 ################################# [100%] - Envie e execute no outro nó o arquivo cvuqdisk-1.0.10-1.rpm
scp cvuqdisk-1.0.10-1.rpm root@node2:/tmp
ssh node2
cd /tmp
CVUQDISK_GRP=oinstall; export CVUQDISK_GRP
rpm -ivh cvuqdisk-1.0.10-1.rpm
Verifying... ################################# [100%]
Preparing... ################################# [100%]
Using default group oinstall to install package
Updating / installing...
1:cvuqdisk-1.0.10-1 ################################# [100%] - Em caso de Erro: Xauthority does not exist
touch /home/grid/.Xauthority
ls -ld /home/grid- Execute o instalador com o usuário Grid apenas nó 1
Em DISPLAY, informe o seu IP windows.
su – grid
cd /u01/app/19.3.0.0/grid
export DISPLAY=0.0.0.0:0.0

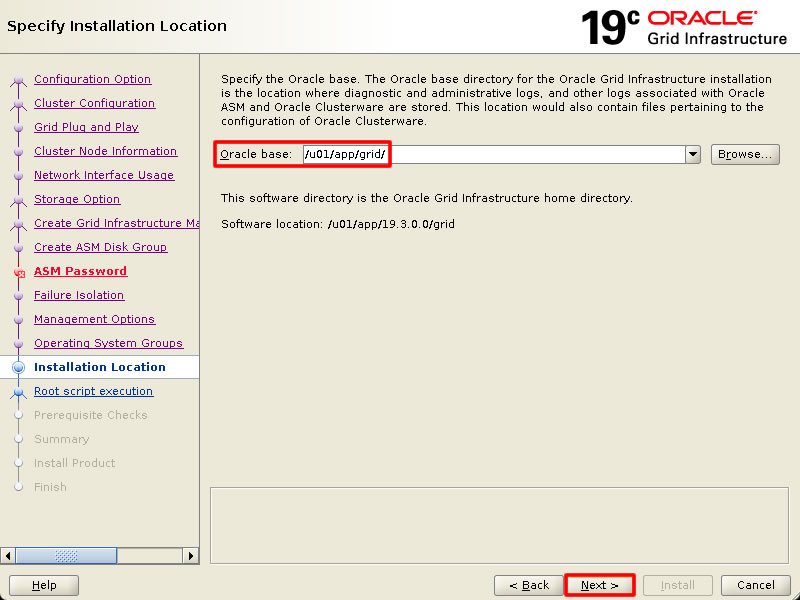

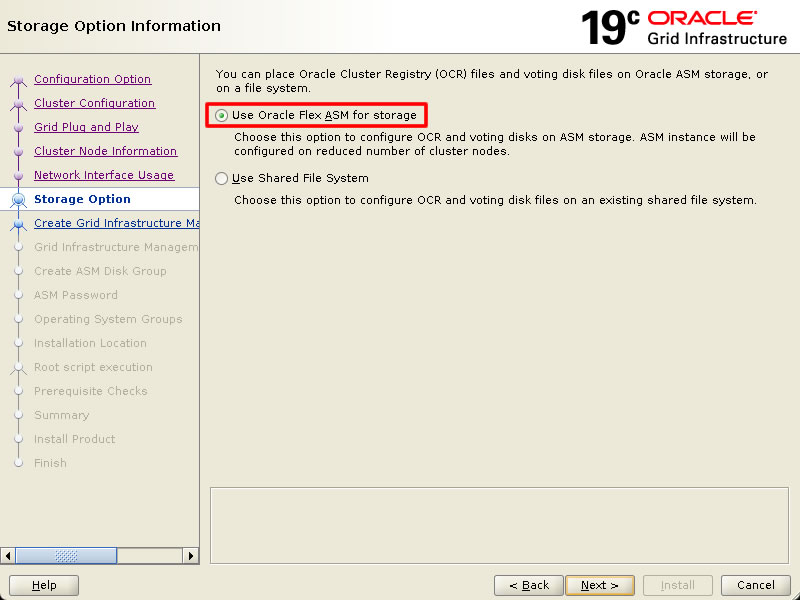

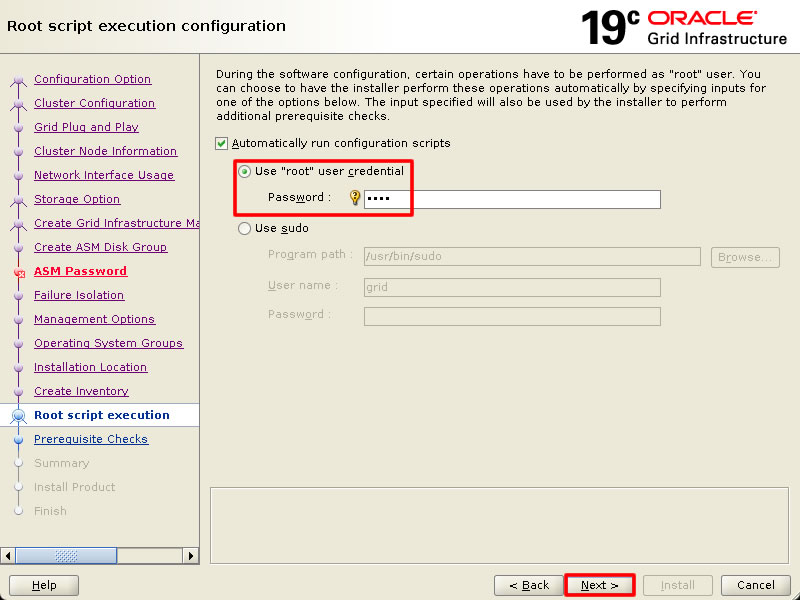

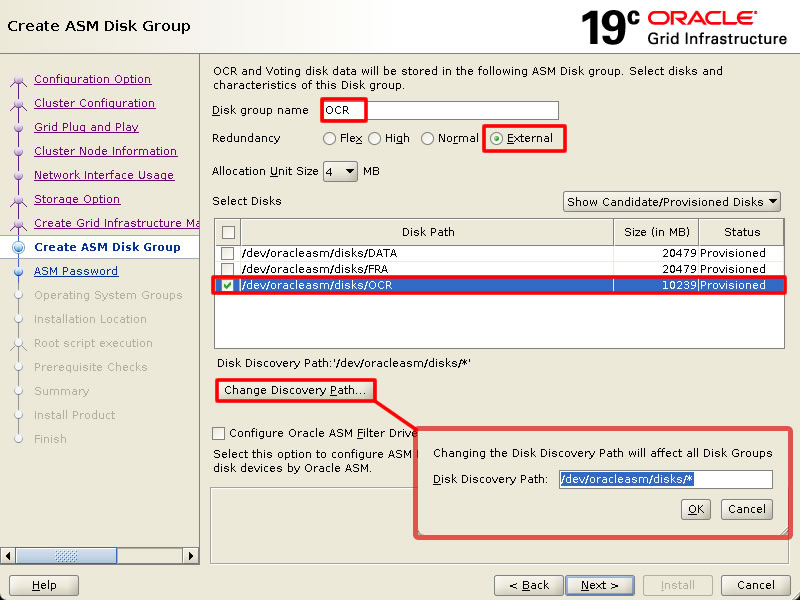

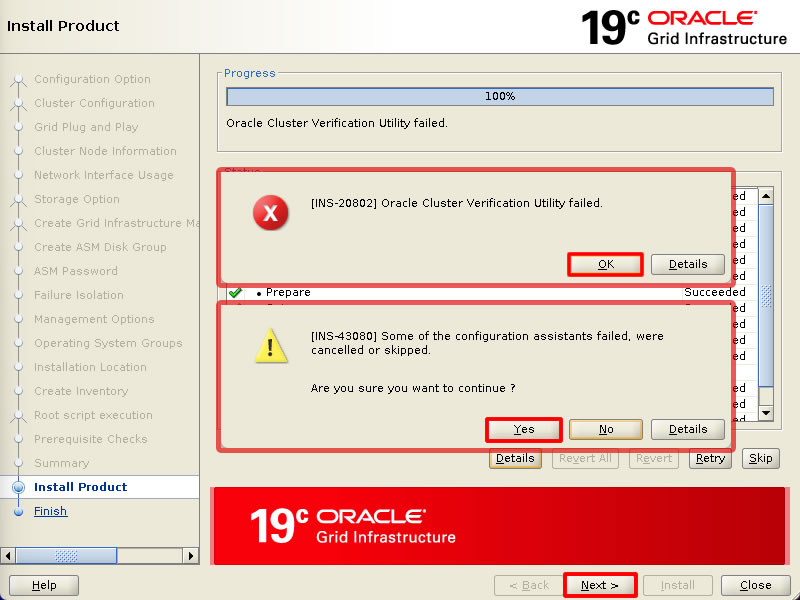

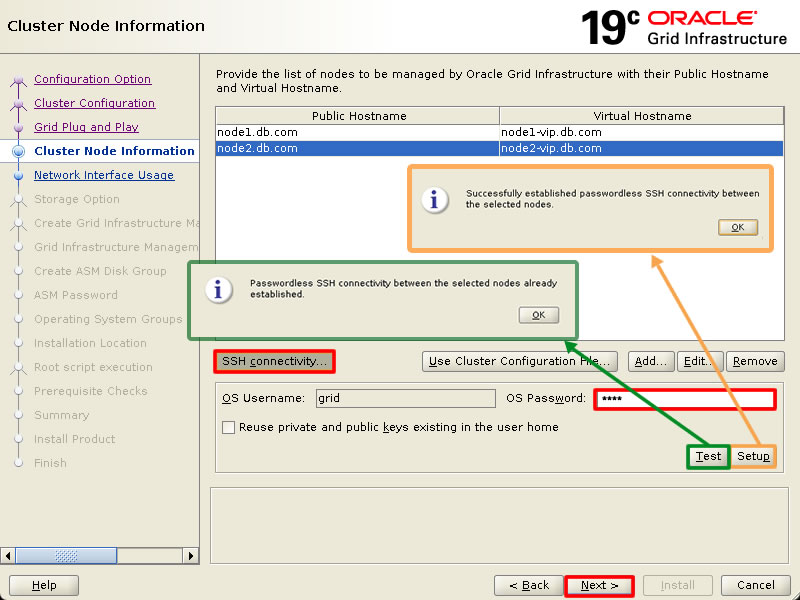

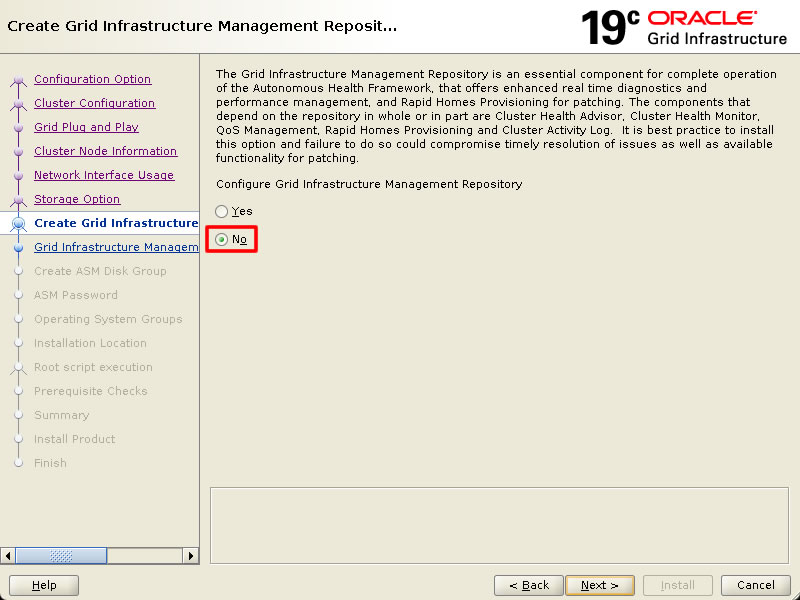

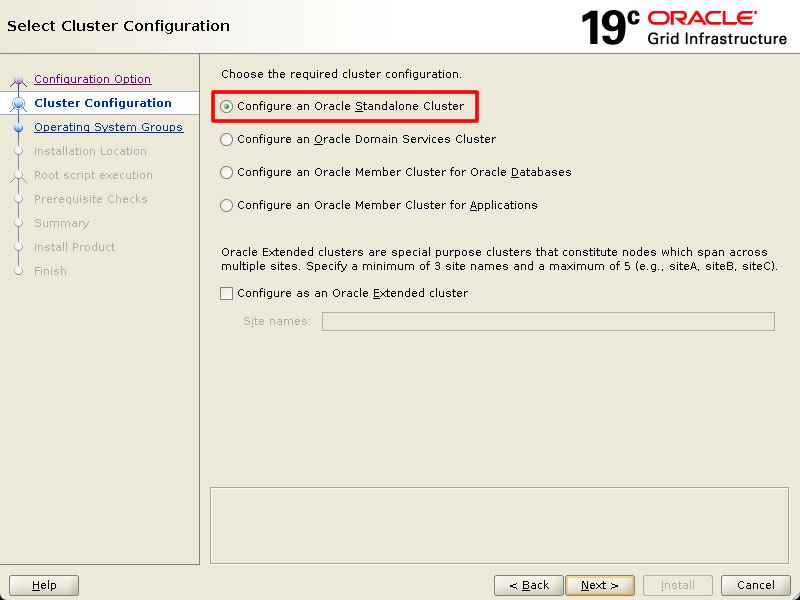

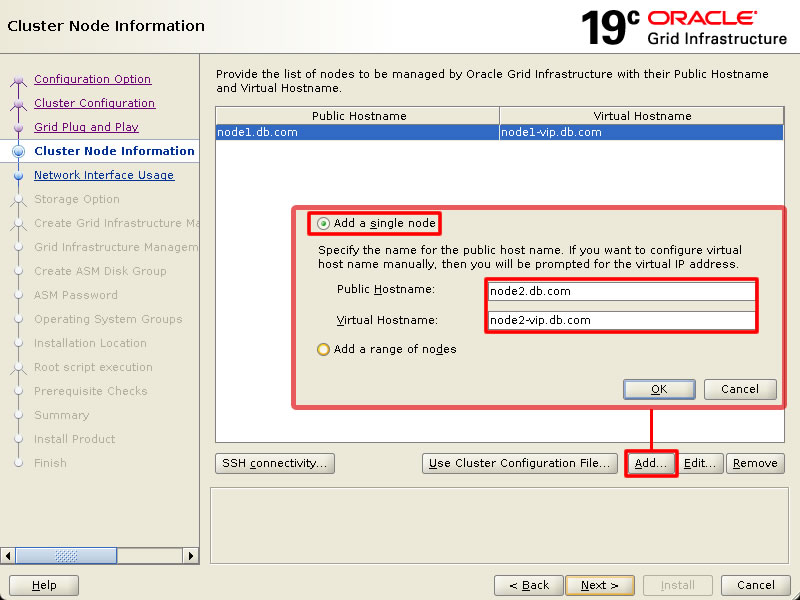

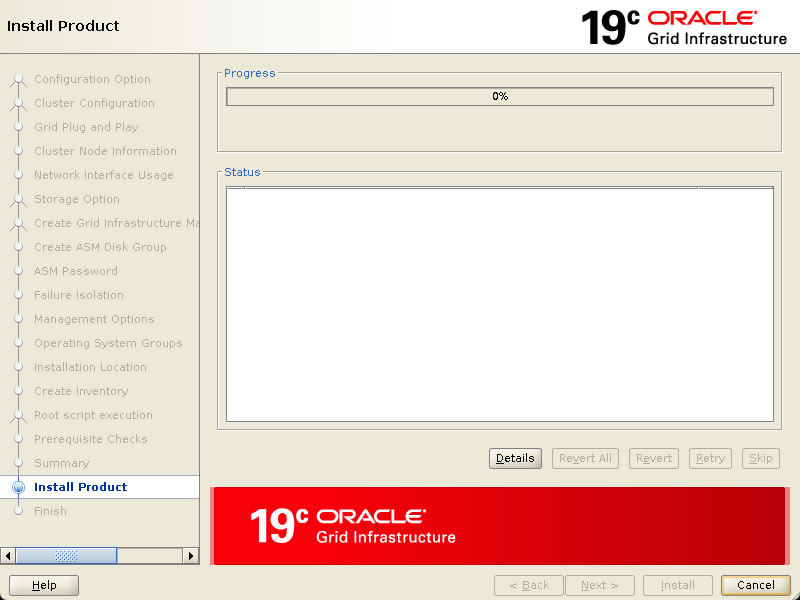

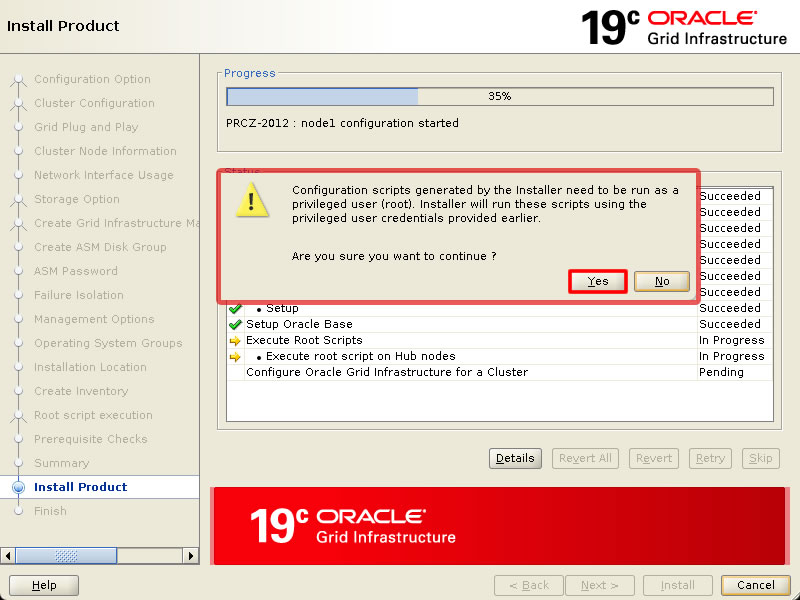

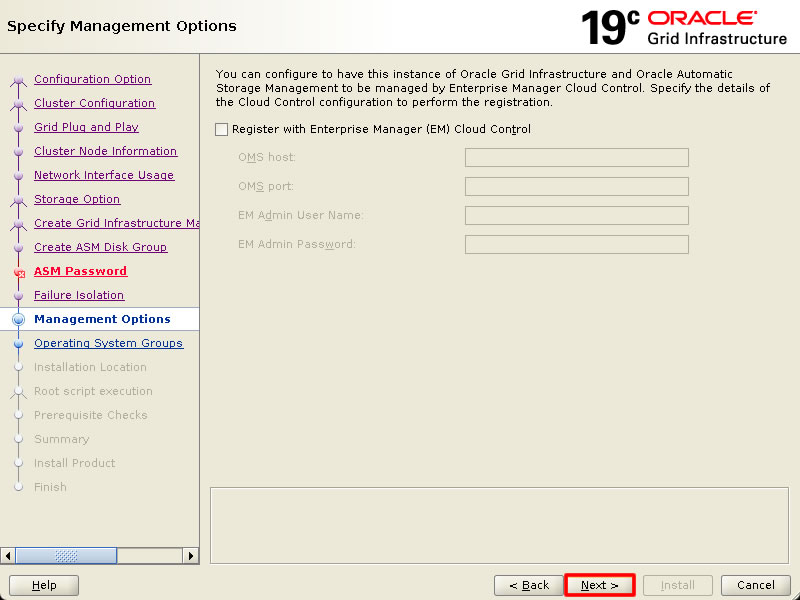

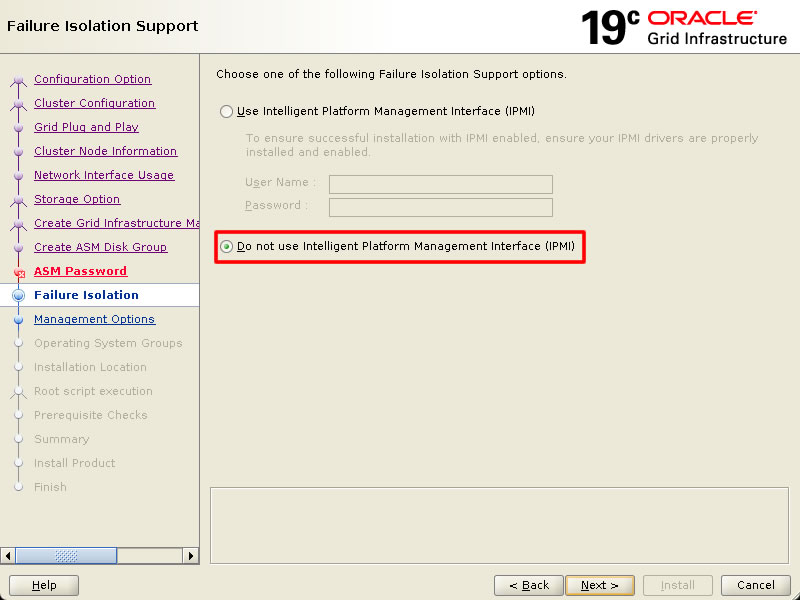

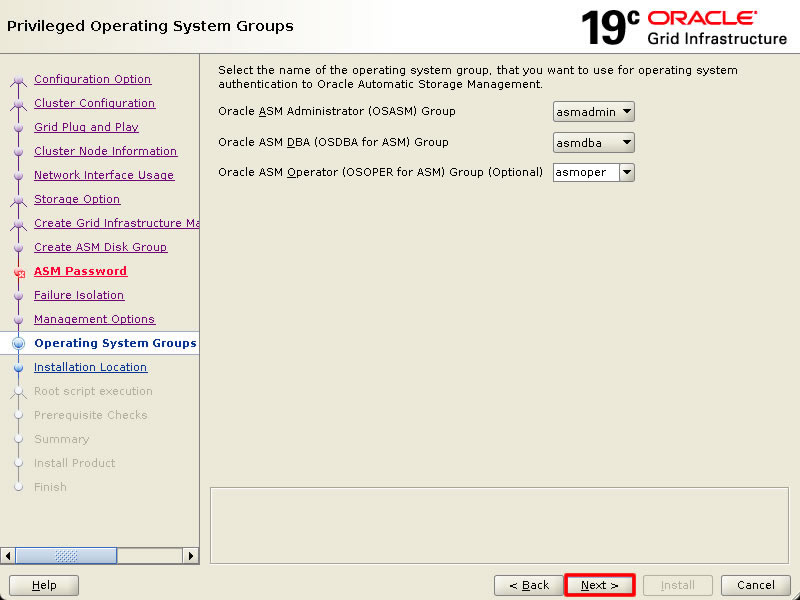

./gridSetup.sh
#Launching Oracle Grid Infrastructure Setup Wizard…
VERIFICANDO A INSTALAÇÃO DO GRID
- No node1, verifique o status dos recursos de clusterware em execução. O estado de todos os recursos deverá estar ON-LINE. (crsctl status resource -t ) Certifique-se de que todos os serviços de cluster estejam funcionando em todos os nós do cluster. (crsctl check cluster -all )
crsctl status resource -t
crsctl check cluster -all crsctl status resource -t
--------------------------------------------------------------------------------
Name Target State Server State details
--------------------------------------------------------------------------------
Local Resources
--------------------------------------------------------------------------------
ora.LISTENER.lsnr
ONLINE ONLINE node1 STABLE
ONLINE ONLINE node2 STABLE
ora.chad
ONLINE ONLINE node1 STABLE
ONLINE ONLINE node2 STABLE
ora.net1.network
ONLINE ONLINE node1 STABLE
ONLINE ONLINE node2 STABLE
ora.ons
ONLINE ONLINE node1 STABLE
ONLINE ONLINE node2 STABLE
ora.proxy_advm
OFFLINE OFFLINE node1 STABLE
OFFLINE OFFLINE node2 STABLE
--------------------------------------------------------------------------------
Cluster Resources
--------------------------------------------------------------------------------
ora.ASMNET1LSNR_ASM.lsnr(ora.asmgroup)
1 ONLINE ONLINE node1 STABLE
2 ONLINE ONLINE node2 STABLE
3 ONLINE ONLINE STABLE
ora.LISTENER_SCAN1.lsnr
1 ONLINE ONLINE node1 STABLE
ora.LISTENER_SCAN2.lsnr
1 ONLINE ONLINE node2 STABLE
ora.LISTENER_SCAN3.lsnr
1 ONLINE ONLINE node2 STABLE
ora.OCR.dg(ora.asmgroup)
1 ONLINE ONLINE node1 STABLE
2 ONLINE ONLINE node2 STABLE
3 OFFLINE OFFLINE STABLE
ora.asm(ora.asmgroup)
1 ONLINE ONLINE node1 Started,STABLE
2 ONLINE ONLINE node2 Started,STABLE
3 OFFLINE OFFLINE STABLE
ora.asmnet1.asmnetwork(ora.asmgroup)
1 ONLINE ONLINE node1 STABLE
2 ONLINE ONLINE node2 STABLE
3 OFFLINE OFFLINE STABLE
ora.cvu
1 ONLINE ONLINE node2 STABLE
ora.node1.vip
1 ONLINE ONLINE node1 STABLE
ora.node2.vip
1 ONLINE ONLINE node2 STABLE
ora.qosmserver
1 ONLINE ONLINE node2 STABLE
ora.scan1.vip
1 ONLINE ONLINE node1 STABLE
ora.scan2.vip
1 ONLINE ONLINE node2 STABLE
ora.scan3.vip
1 ONLINE ONLINE node2 STABLE
--------------------------------------------------------------------------------
crsctl check cluster -all
**************************************************************
node1:
CRS-4537: Cluster Ready Services is online
CRS-4529: Cluster Synchronization Services is online
CRS-4533: Event Manager is online
**************************************************************
node2:
CRS-4537: Cluster Ready Services is online
CRS-4529: Cluster Synchronization Services is online
CRS-4533: Event Manager is online
************************************************************** - Nota: no cenário da vida real, é sempre aconselhável aplicar o patch mais recente do software grid imediatamente após instalá-lo.
CONFIGURANDO OS DISCOS DO ASM
Nesta seção, você montará os grupos de discos DATA e FRA no ASM

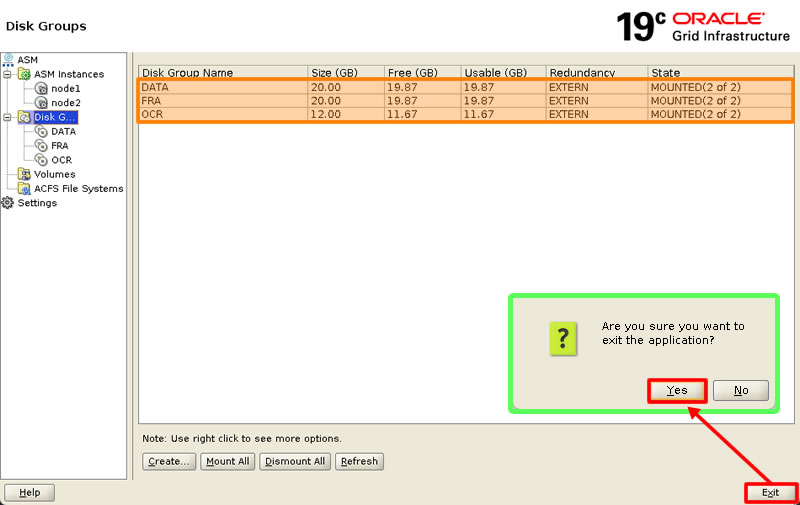

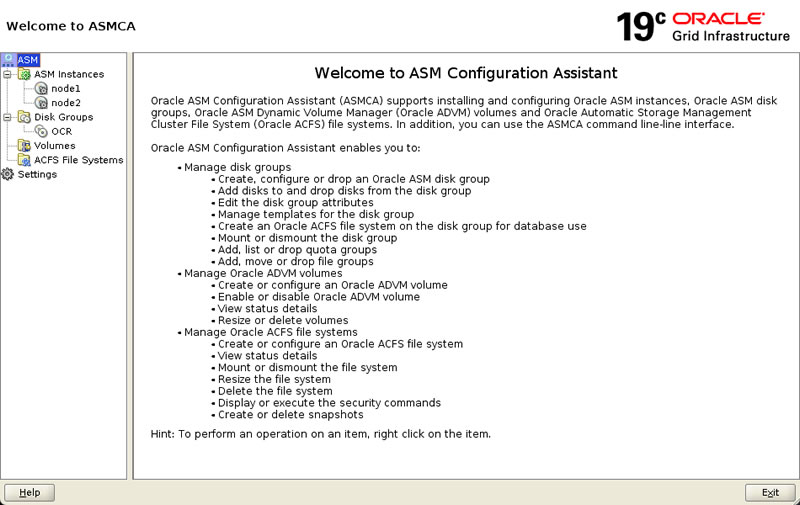

- Oracle ASM Configuration Assistant (ASMCA)
asmca
- Verifique se o diskgroup DATA foi criado
asmcmd lsdg
State Type Rebal Sector Logical_Sector Block AU Total_MB Free_MB Req_mir_free_MB Usable_file_MB Offline_disks Voting_files Name
MOUNTED EXTERN N 512 512 4096 4194304 20476 15992 0 15992 0 N DATA/
MOUNTED EXTERN N 512 512 4096 4194304 20476 20028 0 20028 0 N FRA/
MOUNTED EXTERN N 512 512 4096 4194304 12284 11948 0 11948 0 Y OCR/ INSTALAÇÃO DO ORACLE DATABASE 19c
- Descompatar os binarios
cd /softwares

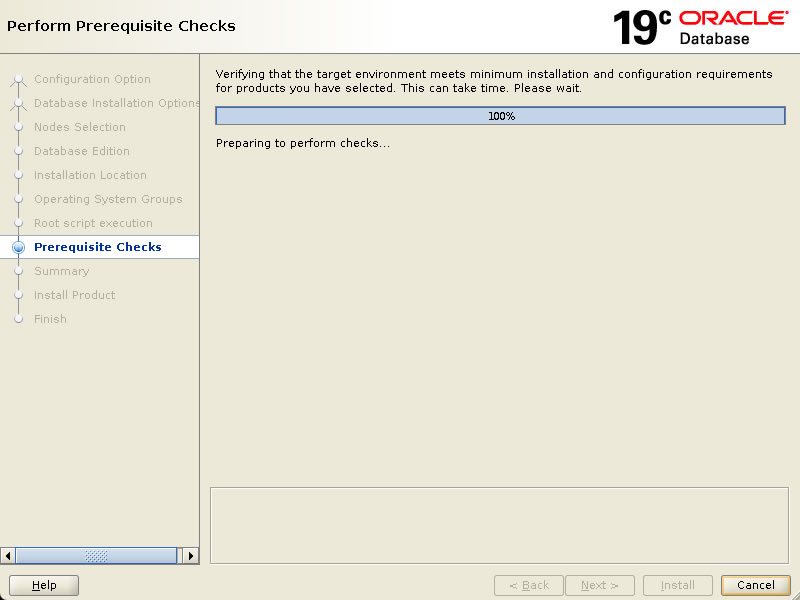

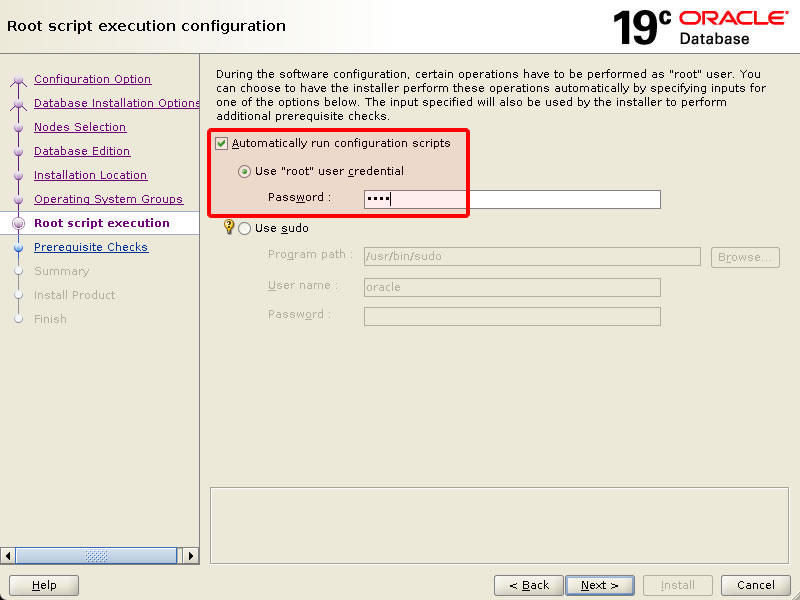

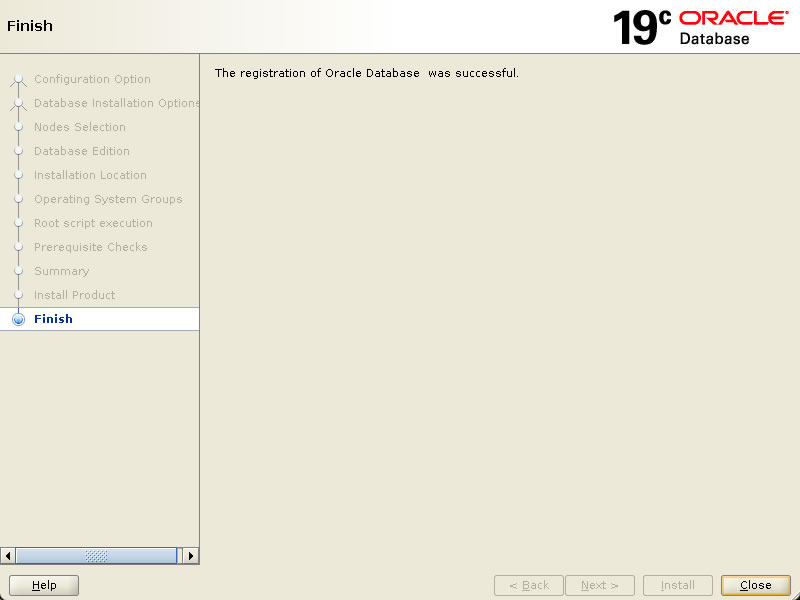

unzip LINUX.X64_193000_db_home.zip -d /u01/app/oracle/product/19.3.0/dbhome_1/ - Executar o instalador

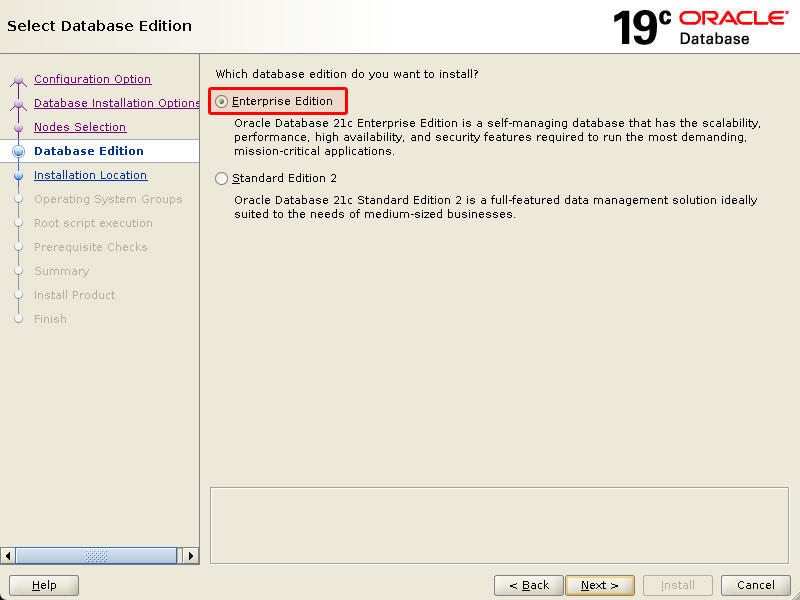

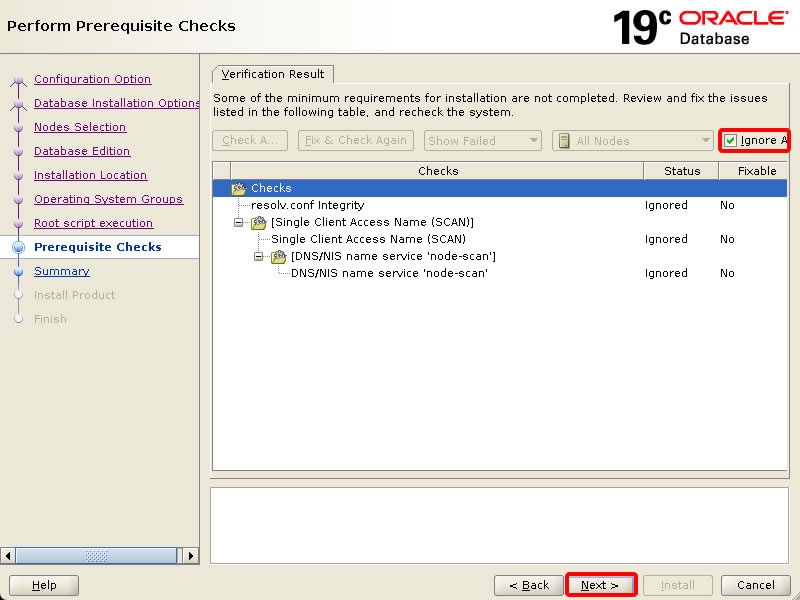

/u01/app/oracle/product/19.3.0/dbhome_1/runInstaller

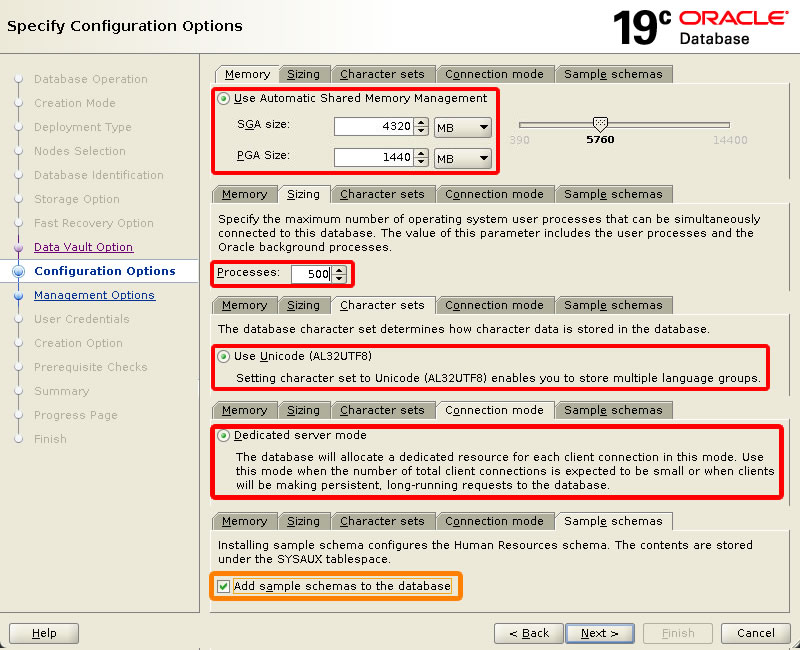

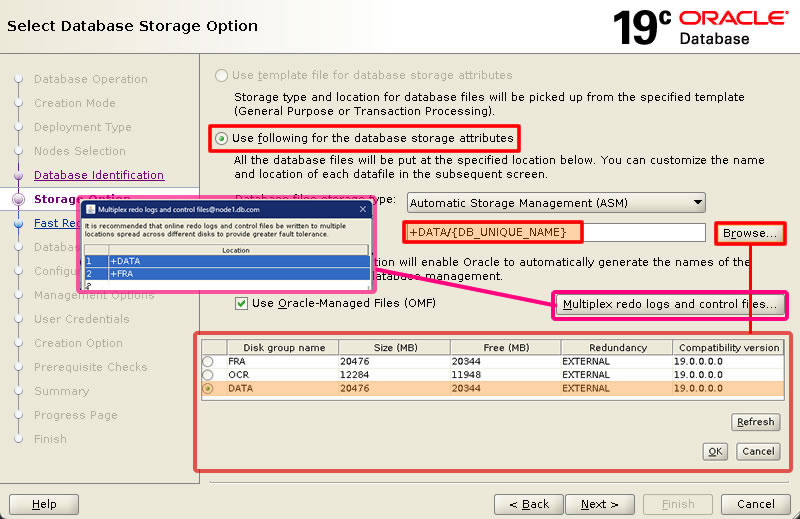

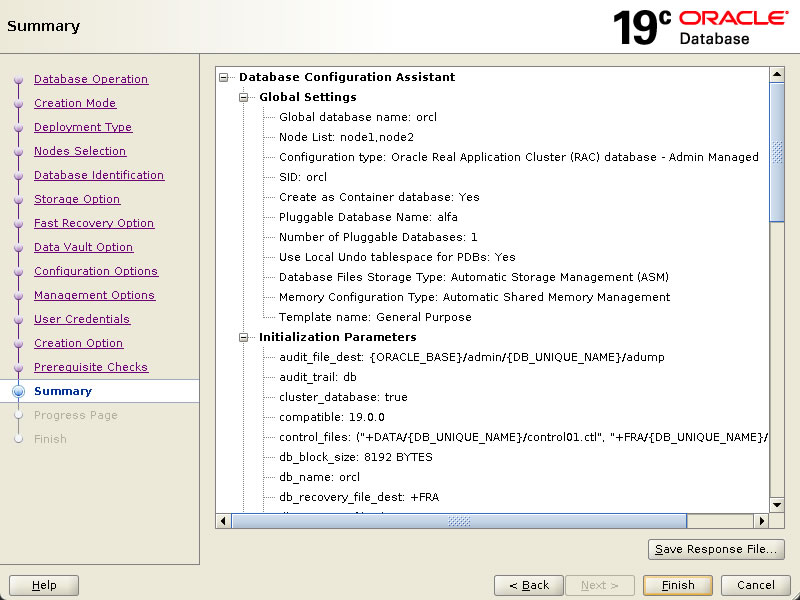

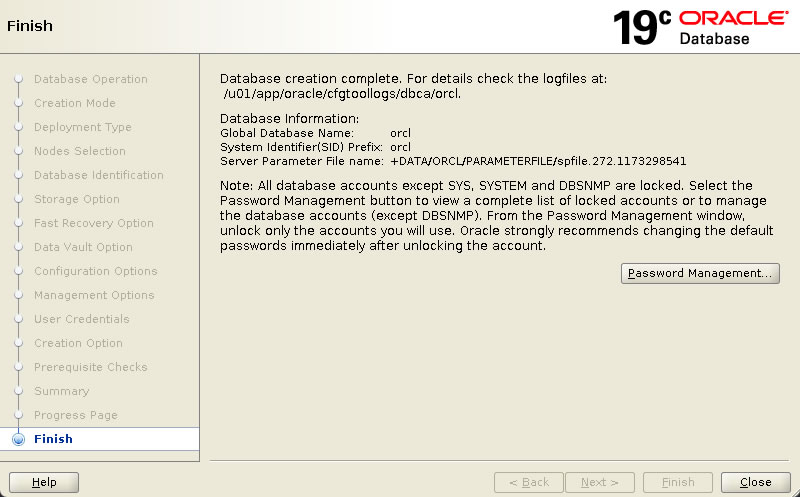

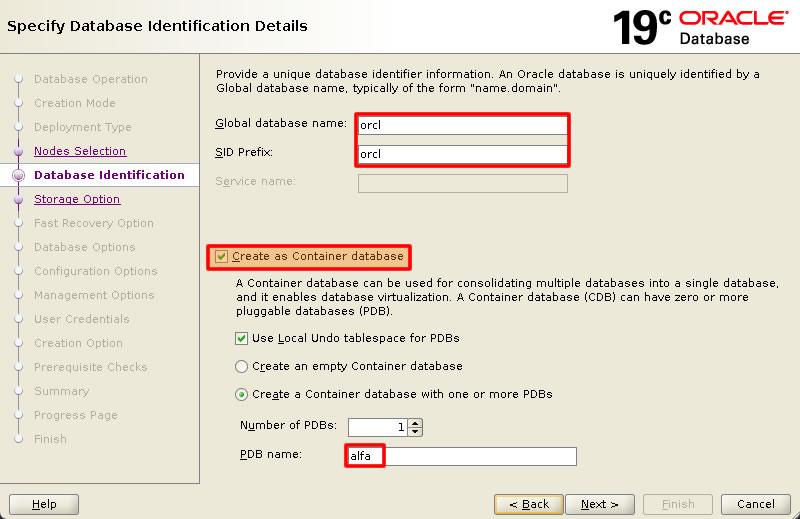

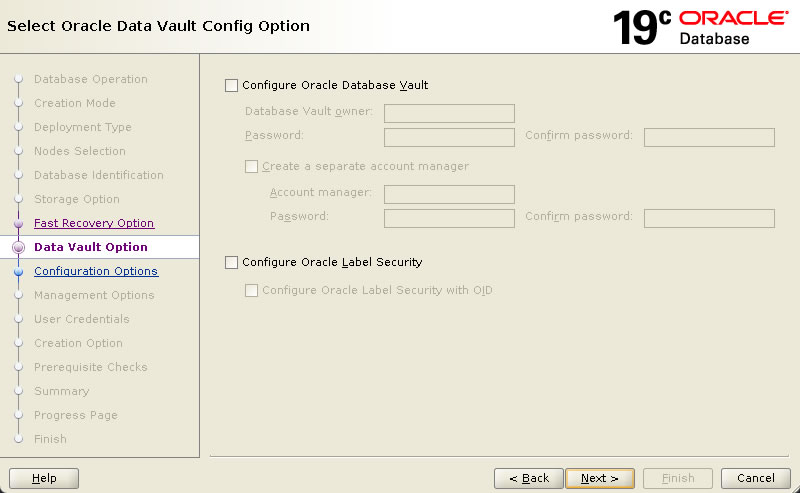

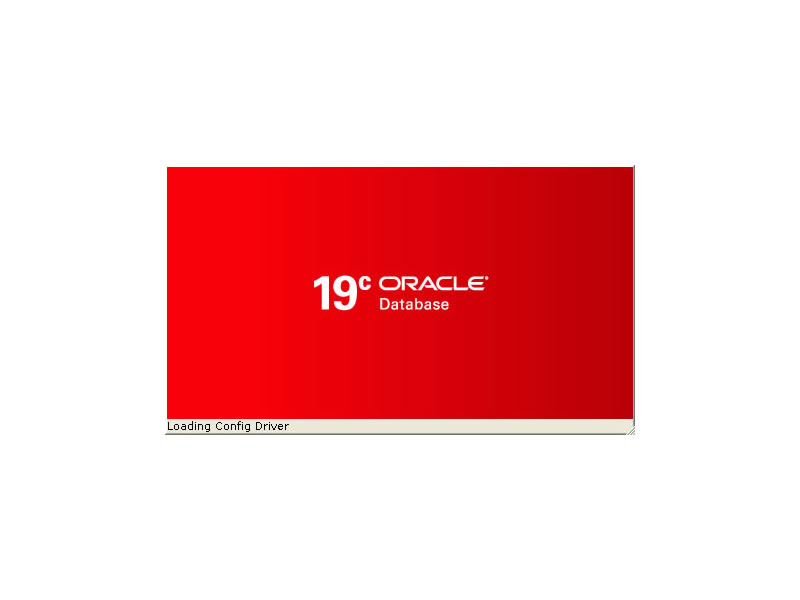

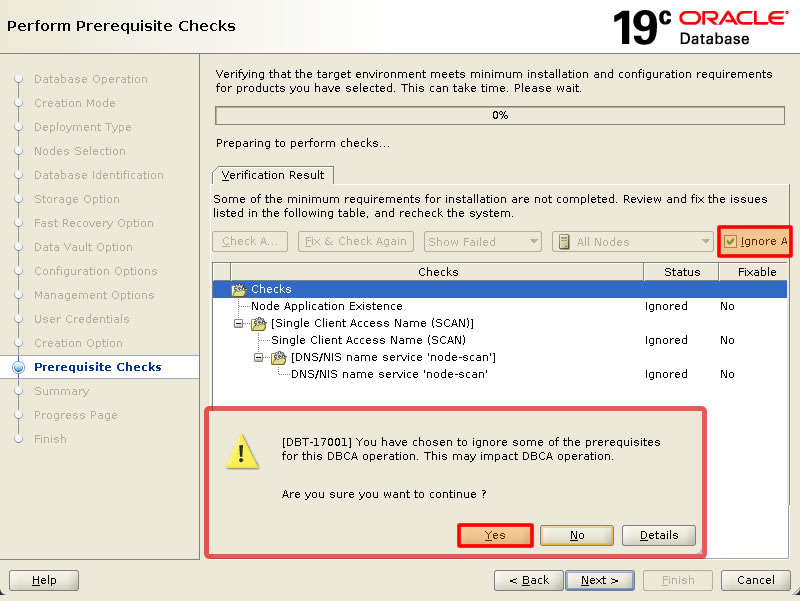

- Executar o Assistente de configuração de banco de dados

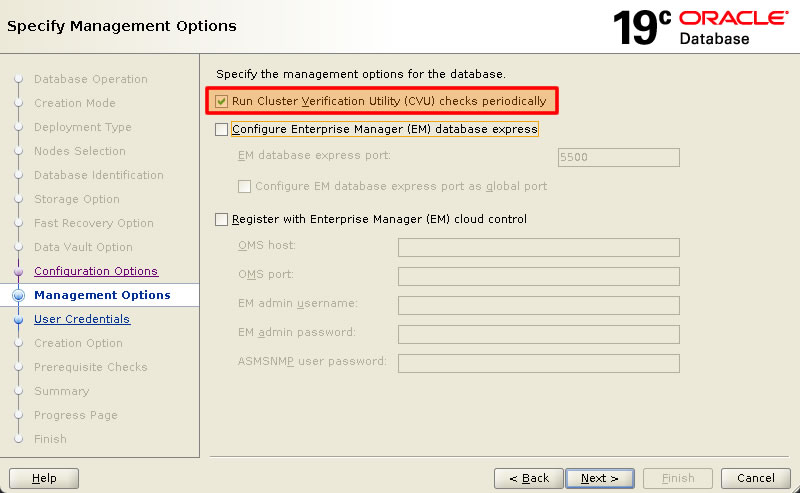

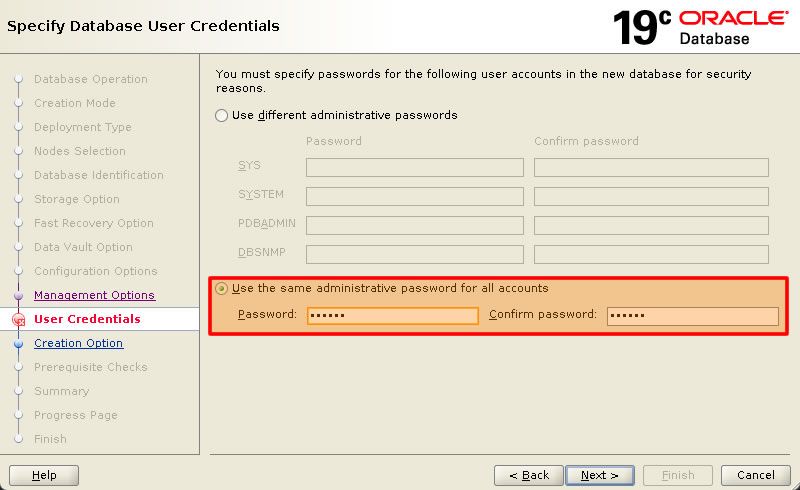

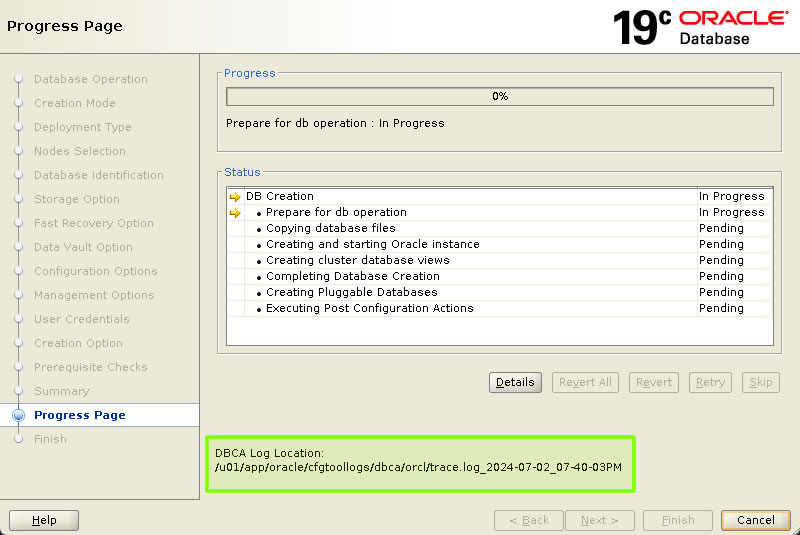

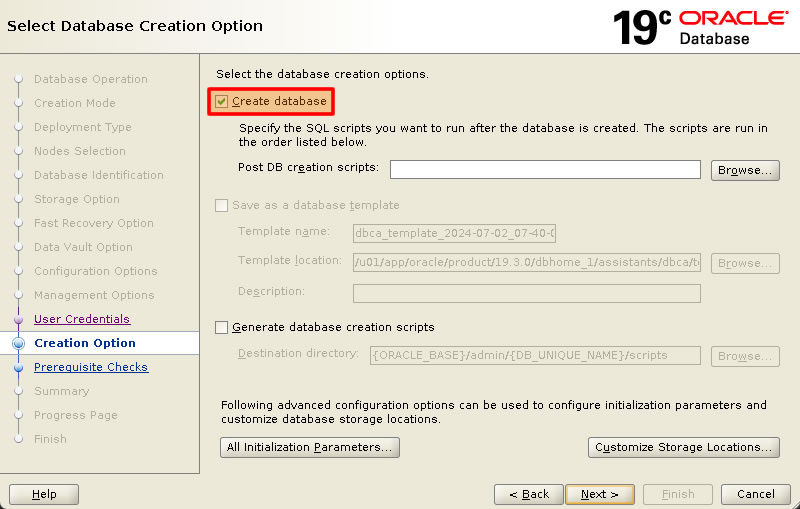

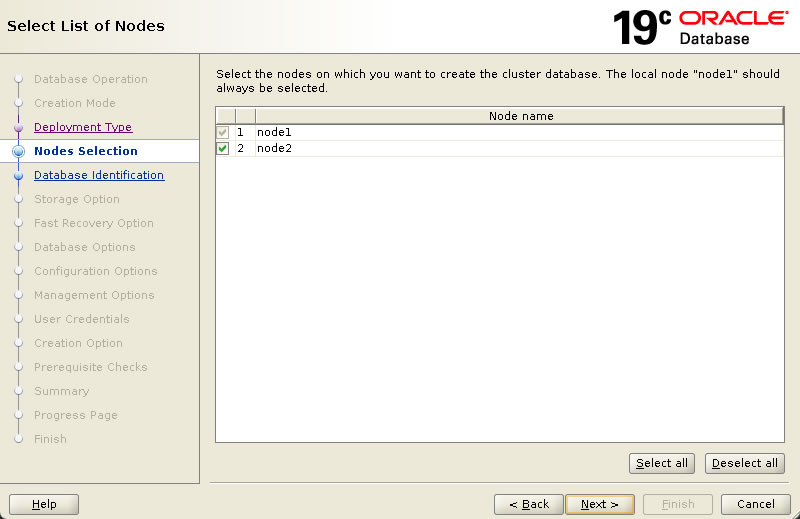

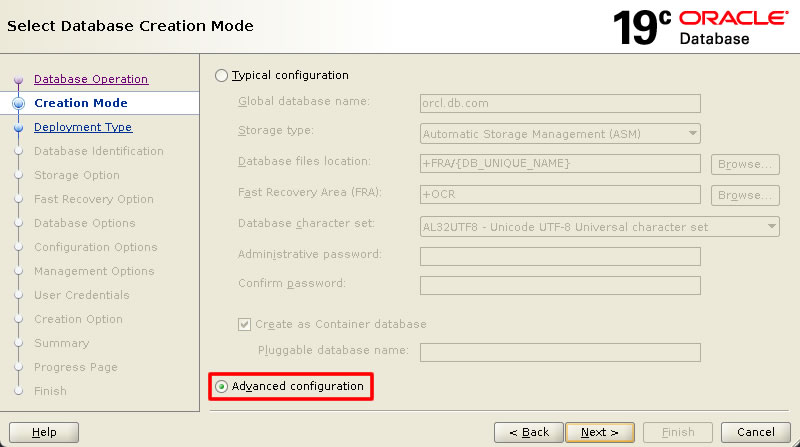

dbca
- Testar SCAN
srvctl config scan | grep VIP | grep IPv4 - Acesso através do ORACLE SQL DEVELOPER
- Consultar Informações sobre o Banco de Dados
set lines 2000
set trimspool on
column BANNER_FULL for a20
column host_name format a16
column FORCE_LOGGING format a10
column FLASHBACK_ON format a10
column OPEN_MODE format a10
column STATUS format a10
SELECT
substr(i.host_name,1,16) host_name,
d.name,
i.instance_name,
d.created,
i.startup_time,
i.status,
d.open_mode,
d.log_mode,
i.version,
b.BANNER_FULL,
d.database_role,
d.FLASHBACK_ON
FROM
gv$instance i, gv$database d, v$version b
WHERE
i.inst_id = d.inst_id ;
HOST_NAME NAME INSTANCE_NAME CREATED STARTUP_TIME STATUS OPEN_MODE LOG_MODE VERSION BANNER_FULL DATABASE_ROLE FLASHBACK_
---------------- --------- ---------------- ------------------- ------------------- ------ ---------- ------------ ----------- -------------------- ---------------- ----------
node1.db.com ORCL orcl1 02/07/2024 20:02:11 04/07/2024 19:05:49 OPEN READ WRITE ARCHIVELOG 19.0.0.0.0 Oracle Database 19c PRIMARY NO
Enterprise Edition R
elease 19.0.0.0.0 -
Production
Version 19.3.0.0.0
node2.db.com ORCL orcl2 02/07/2024 20:02:11 02/07/2024 20:18:49 OPEN READ WRITE ARCHIVELOG 19.0.0.0.0 Oracle Database 19c PRIMARY NO
Enterprise Edition R
elease 19.0.0.0.0 -
Production
Version 19.3.0.0.0
CONFIGURANDO O ARQUIVO ORATAB
| NODE1 | NODE2 |
|---|---|
|
|
INSTALANDO OS EXEMPLOS
Exemplos de demonstração:
- Oracle Data Mining Demos
- Oracle Globalization Support Demos
- Oracle Message Gateway Common Companion Files
- Oracle Multimedia Demos
- Oracle Precompiler Demos
- Oracle Spatial and Graph Demos
- Oracle Internet Directory Client Demos
- Oracle XML Demos
- Oracle Call Interface Demos
- Oracle C++ Call Demonstrações de interface
- Oracle ODBC Companion
- Descompatar os binarios
unzip -q LINUX.X64_193000_examples.zip - Instalando os Exemplos
./runInstaller
- Listando Exemplos
cd $ORACLE_HOME/rdbms/demo/; lsls
aadvdemo.sql cdemocor.c cdemoses.sql extdemo4.c occiuni1.cpp ulcase11.ctl
anydata.sql cdemocor.h cdemosp.c extdemo4.h occiuni1.sql ulcase11.dat
anydset.sql cdemocor.sql cdemosp.h extdemo4.sql occiuni2.cpp ulcase11.sql
anytype.sql cdemocp.c cdemostc.c extdemo5.c occiuni2_hindi.txt ulcase1.ctl
AQDemoServlet.java cdemocpproxy.c cdemostc.h extdemo5.h occiuni2_japanese.txt ulcase1.sql
AQHttp.java cdemocpproxy.sql cdemosyev.c extdemo5.sql occiuni2_korean.txt ulcase2.ctl
AQHttpRq.java cdemocp.sql cdemosyev.sql extdemo6.c occiuni2_russian.txt ulcase2.dat
aqmonitordemo1.sql cdemodp0.h cdemosyex.sql extdemo6.h occiuni2.sql ulcase3.ctl
aqmonitoroutput1.log cdemodp.c cdemothr.c extdemo6.sql occiuni2.typ ulcase3.sql
aqmonitoroutput2.log cdemodp.h cdemothr.h fan_oraaccess.xml occixa.cpp ulcase4.ctl
aqmonitoroutput3.png cdemodp_lip.c cdemoucb.c fdemo1.for oci_f.sed ulcase4.dat
aqmonitor.plot cdemodr1.c cdemoucbl.c fdemo2.for oci_m.sed ulcase4.sql
aqmonitorREADME.txt cdemodr1.h cdemoucb.sql fdemo3.for ociucb.c ulcase5.ctl
aqmonitor.sql cdemodr1.sql cdemouni.c fgacdemo.sql ociucb.mk ulcase5.dat
AQPropServlet.java cdemodr2.c cdemoup1.c giffile.dat olsdemo.sql ulcase5.sql
aqxmldemo.ear cdemodr2.h cdemoup2.c inhdemo.sql olsdrp.sql ulcase6.ctl
aqxmloc4j.cert cdemodr2.sql cdemoupk.c keystore oraaccess.xml ulcase6.dat
blobdemo.dat cdemodr3.c cdemoupk.sql lobs ori_f.sed ulcase6.sql
calldemo.sql cdemodr3.h cdemoxml.c manual_ons_oraaccess.xml orl_f.sed ulcase7.ctl
case1.rcv cdemodr3.sql clobdemo.dat maporder.sql orl_m.sed ulcase7.dat
case2.rcv cdemodsa.c dattime1.sql mddemo2.sql oro_f.sed ulcase7e.sql
case3.rcv cdemodsa.sql dattime2.sql mddemo.sql oro_m.sed ulcase7s.sql
case4.rcv cdemodsc.c dattime3.sql mdemo1.cpp ort_f.sed ulcase8.ctl
cbdem1.cob cdemodsc.h dattime4.sql mdemo1.h resultcache.sql ulcase8.dat
cbdem2.cob cdemodt.c demo_rdbms.mk mdemo1o.cpp rman2.sh ulcase8.sql
cbdem3.cob cdemoext.c dmaidemo.sql mdemo1.sql ruldemo.sql ulcase91.dat
cdemdp9i.sql cdemoext.dat dmardemo.sql mdemo1.typ sadv91.sql ulcase92.dat
cdemdpco.c cdemofil.c dmdtdemo.sql medium_oraaccess.xml sadvdemo.sql ulcase93.dat
cdemdpco.dat cdemofo.c dmdtxvlddemo.sql mymdemo1.h sadvuwk.sql ulcase94.dat
cdemdpin.c cdemofor.c dmemdemo.sql nchdemo1.c securefile ulcase95.dat
cdemdpin.dat cdemoin1.c dmglcdem.sql nlsdemo0.sql smdim.sql ulcase96.dat
cdemdpit.c cdemoin1.h dmglrdem.sql nlsdemo1.sql smxmv1.sql ulcase9.ctl
cdemdpit.dat cdemoin1.sql dmhpdemo.sql nlsdemo2.sql smxmv2.sql ulcase9.sql
cdemdplp.c cdemoin2.c dmkmdemo.sql nlsdemo3.sql smxrw.sql ulcase.sh
cdemdplp.dat cdemoin2.h dmnbdemo.sql nlsdemo4.sql strmatp.sql viewdemo.sql
cdemdplp.sql cdemoin2.sql dmnmdemo.sql nlsdemo5.sql strmatREADME.txt xademo1.sql
cdemdpno.c cdemoin3.c dmocdemo.sql o8demo.sql strmats.sql xademo2.sql
cdemdpno.dat cdemoin3.h dmpartdemo.sql o8idemo.sql strmatu.sql xmlgen1.sql
cdemdpro.c cdemoin3.sql dmshgrants.sql occiblob.cpp strmmon.c xmlgen2.sql
cdemdpro.ctl cdemol2l.c dmsh.sql occiclob.cpp strmmv1README.txt xmltype1.sql
cdemdpro.dat cdemolb2.c dmstardemo.sql occicoll.cpp strmmv1.sql xmltype2.sql
cdemdpss.c cdemolb.c dmsvcdem.sql occidemod.sql strmmv2README.txt xmltype3.java
cdemdpss.dat cdemolb.dat dmsvddemo.sql occidemo.sql strmmv2.sql xmltype3.sql
cdemo81.c cdemolb.h dmsvodem.sql occidesc.cpp strmmv2s.sql xrwutl.sql
cdemo82.c cdemolb.sql dmsvrdem.sql occidml.cpp strmmvp1.sql xstream
cdemo82.h cdemoplb.c dmtxtesa.sql occiinh.cpp strmmvp2.sql xtdemo01.dat
cdemo82.sql cdemoqc2.c dmtxtnmf.sql occiinh.typ strmqp1.sql xtdemo01.sql
cdemoanydata1.c cdemoqc.c dmtxtsvm.sql occilbar.cpp strmqry1README.txt xtdemo02.sql
cdemoanydata1.sql cdemoqc.sql epgdemo.sql occimb1.cpp strmqry1.sql xtdemo03.dat
cdemoanydata2.c cdemorid.c exfdemo.sql occimb1.sql summit2.sql xtdemo03.sql
cdemoanydata2.sql cdemorid.h extdemo0.sql occiobj.cpp syncref_cleanup.sql xtdemo04.dat
cdemobj.c cdemorid.sql extdemo1.sql occiobj.typ syncref_cst.sql xtdemo04.sql
cdemobj.h cdemort.c extdemo2.c occipobj.cpp syncref_run.log xtsetup.sql
cdemoclid.c cdemort.h extdemo2.h occipobj.typ syncref_run.sql
cdemoclid.h cdemosc.c extdemo2.sql occipool.cpp syncref_setup.sql
cdemocoll.c cdemosc.sql extdemo3a.java occiproc.cpp tyevdemo.sql
cdemocoll.h cdemoses.c extdemo3.java occiscp.cpp ulcase10.ctl
cdemocor1.c cdemoses.h extdemo3.sql occistre.cpp ulcase10.sqlCOMENTÁRIOS
0.0 / 5
0 Avaliações
5
(0)
4
(0)
3
(0)
2
(0)
1
(0)
